Thermal Grizzly AM5 Adapter & Offset Mounting Kit – kit de montage décalé AM5

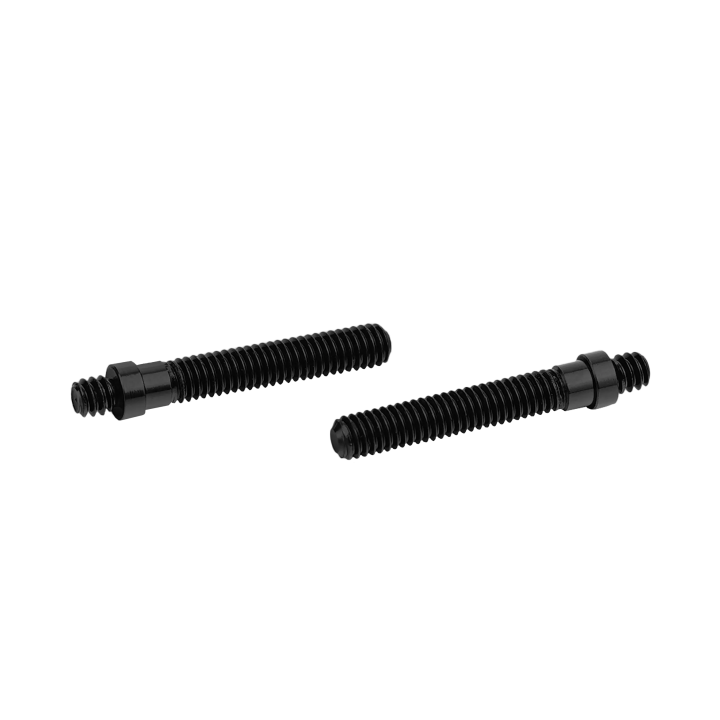

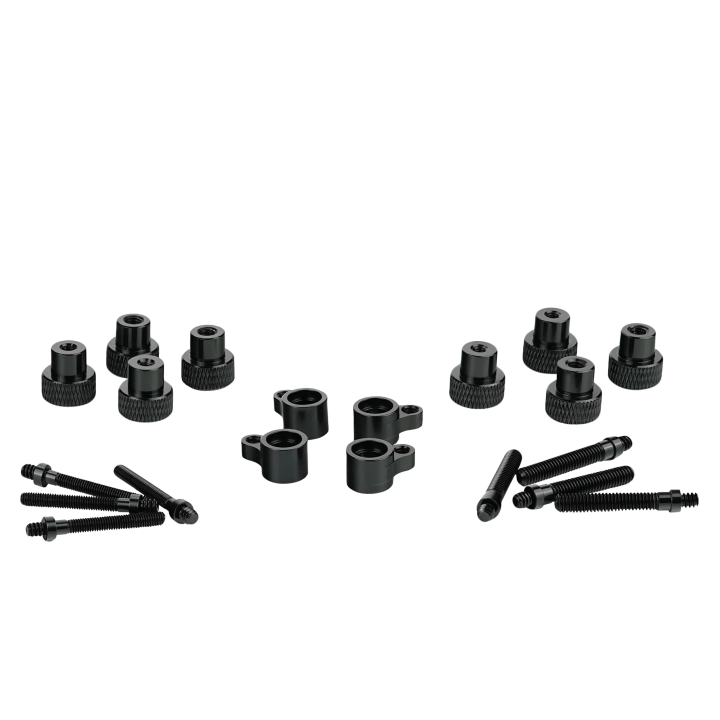

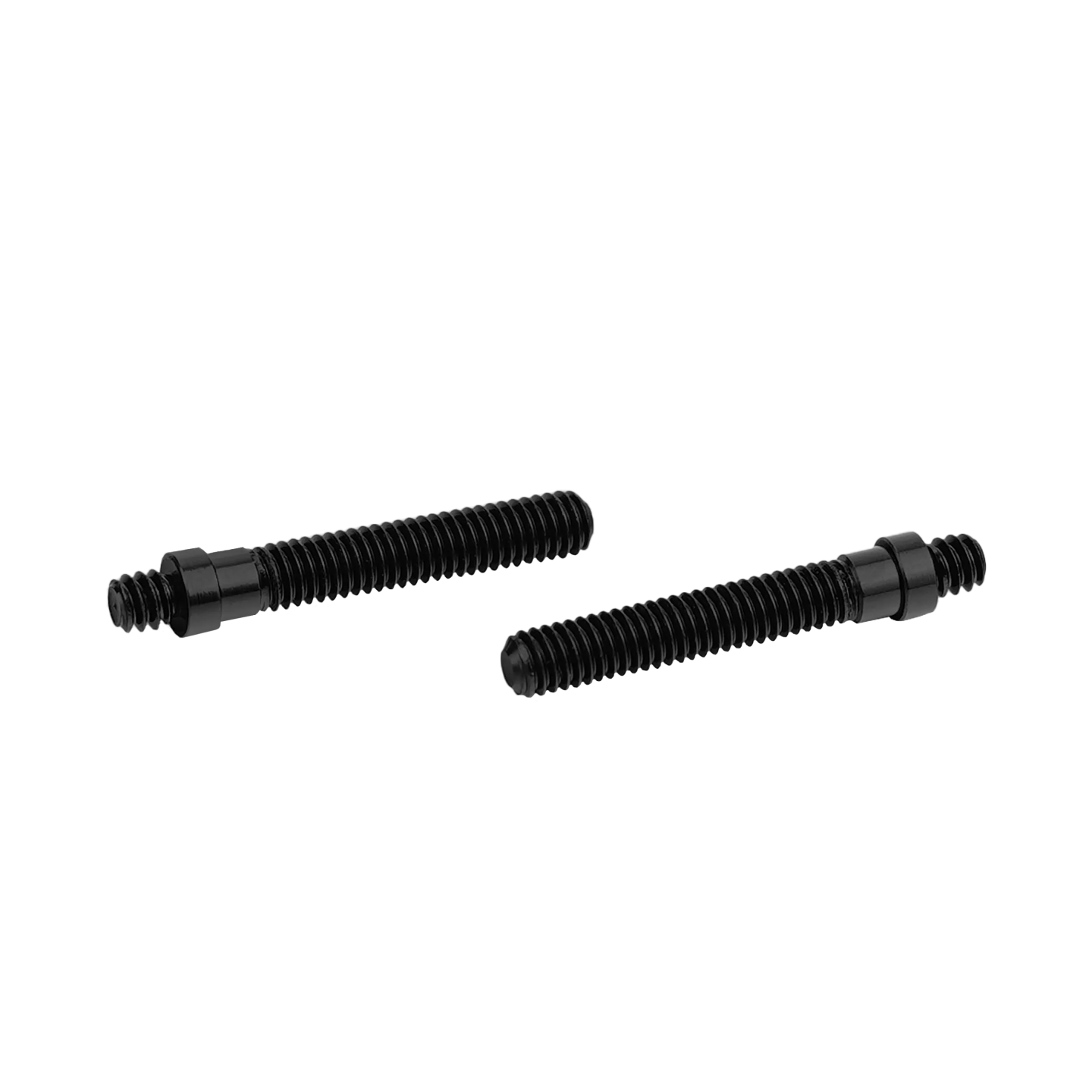

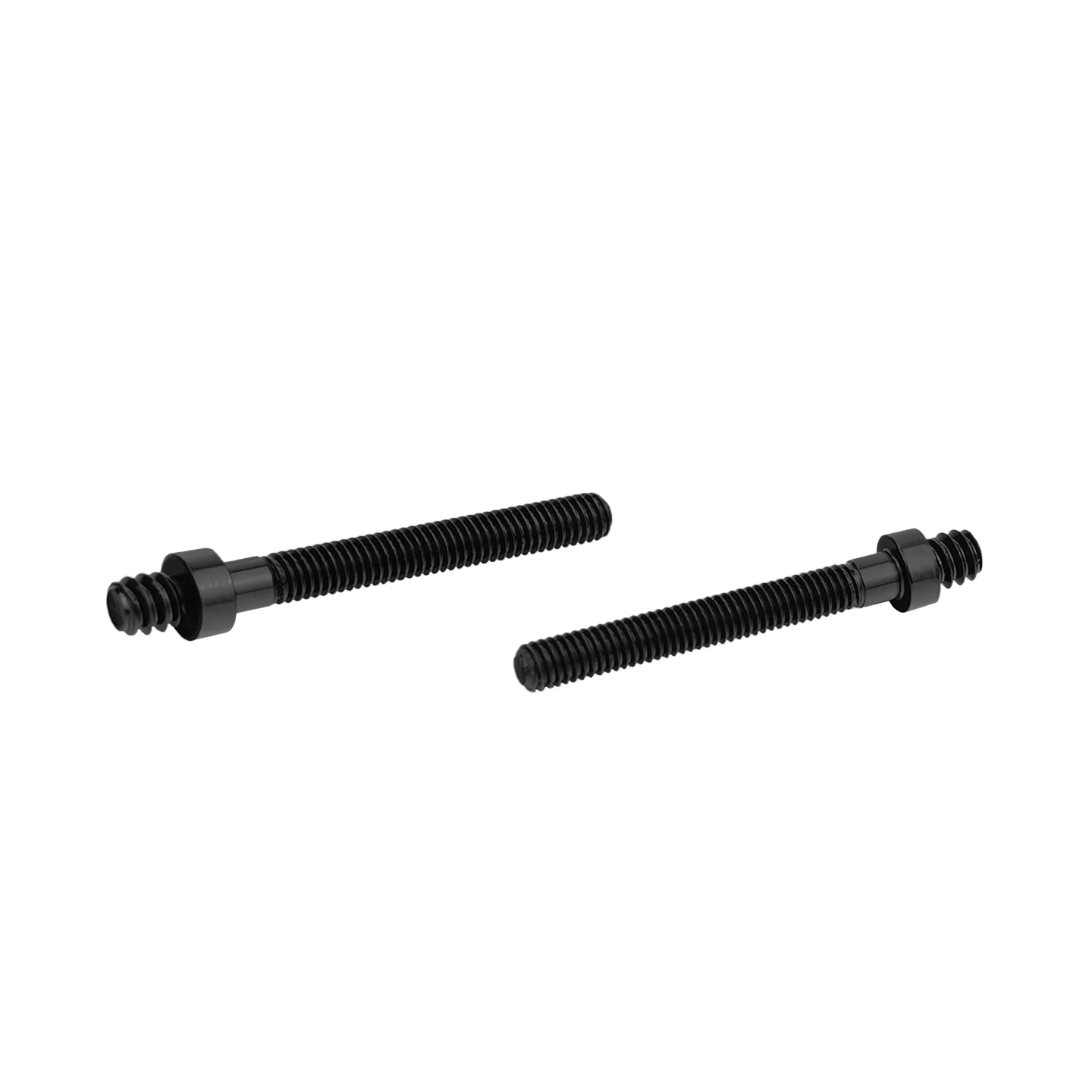

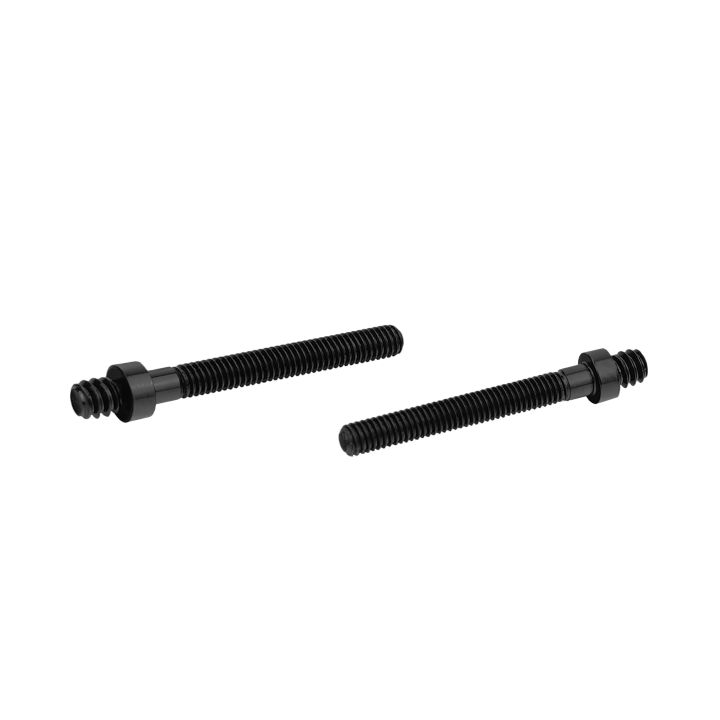

Le pratique AM5 Adapter & Offset Mounting Kit pour cartes mères AMD à socket AM5 comprend des supports de refroidisseur pour un montage décalé du CPU ainsi que des vis adaptatrices du filetage UNC 6-32 vers des filetages M3 et M4. Ces vis permettent de monter des refroidisseurs CPU qui exigent un filetage M3 ou M4 au lieu du filetage UNC 6-32 des vis du support de refroidisseur, comme c'est le cas pour divers AIO ou watercoolings.

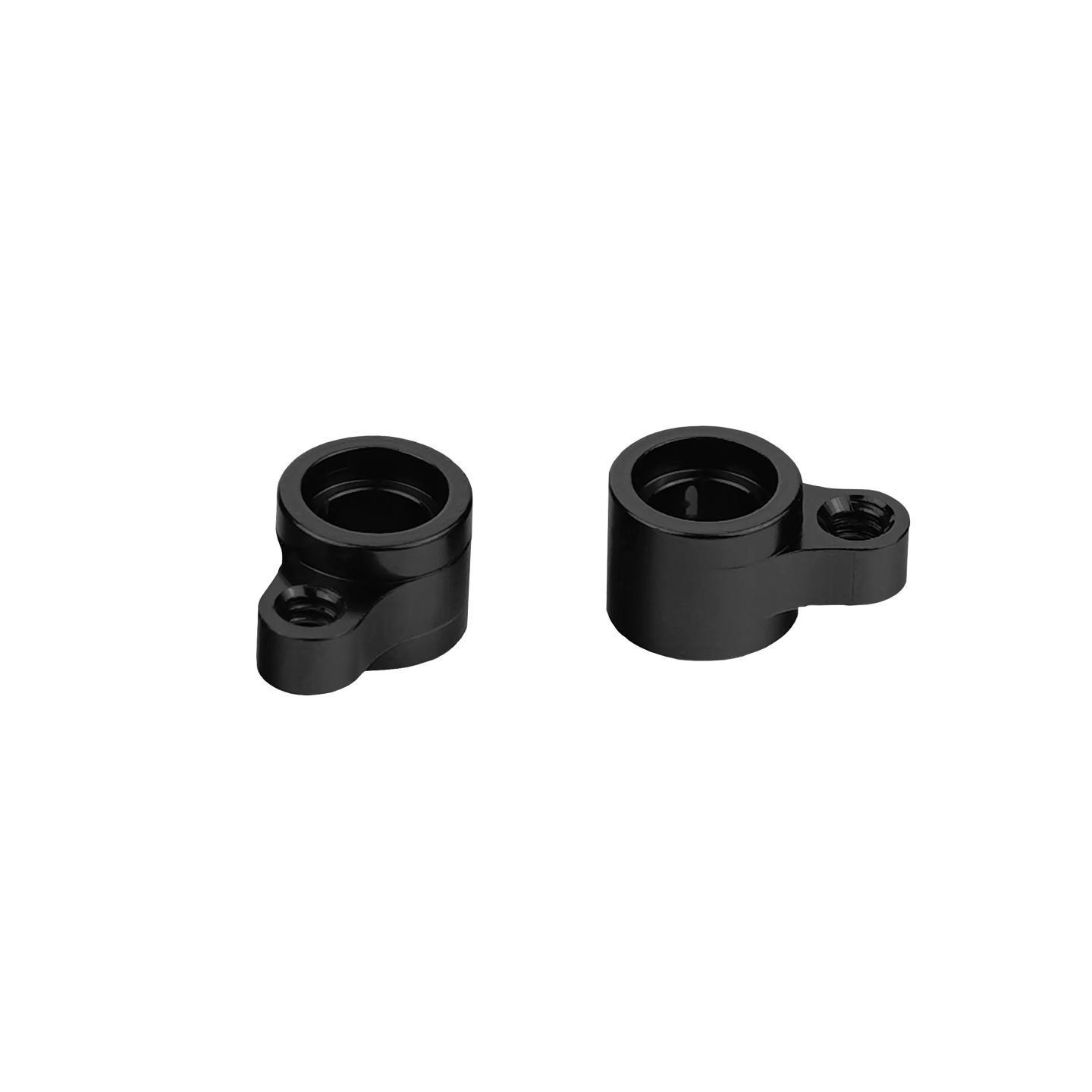

Avec les supports décalés, les refroidisseurs compatibles peuvent être montés de façon décalée sur le processeur pour optimiser le refroidissement. Depuis l'introduction de la conception à chiplets des Ryzen, le point le plus chaud du heatspreader n'est plus au milieu : il est légèrement décalé vers le bas et, selon le CPU, vers le bord. Grâce aux supports décalés, le refroidisseur se monte plus près du point chaud, et la chaleur des chiplets est évacuée plus vite et plus efficacement.

Les supports décalés ont des filetages UNC 6-32 et s'utilisent avec les vis adaptatrices sur des filetages M3/M4. Le kit augmente aussi la compatibilité de montage des refroidisseurs avec le Ryzen 7000 Direct Die Frame de Thermal Grizzly : en refroidissement Direct Die, la hauteur de montage change et le refroidisseur doit être monté plus bas, ce que permettent les vis adaptatrices M3 et M4.

• Pour cartes mères AM5 (voir la liste de compatibilité)
• Montage décalé du refroidisseur CPU
• Compatibilité accrue avec les refroidisseurs CPU
• Montage facile

À noter : Le kit est en principe compatible avec les cartes mères AMD socket AM5. Il faut aussi suffisamment de place près des vis de fixation du refroidisseur AMD : aucun composant ne doit se trouver près de la fixation inférieure du refroidisseur (côté slots PCIe), avec au moins 6 mm d'espace libre sous les vis entre elles et les composants hauts (pin-headers, condensateurs). Après montage, en cas de doute, assurez-vous que les supports décalés ou les vis adaptatrices ne touchent aucun composant électronique. Mise à jour juillet 2025 : certaines cartes mères sont équipées d'un SAM fabricant, d'aspect métallique brillant (différent de la version d'origine plus sombre de Lotes), dont l'étrier prolongé au niveau des vis empêche d'aligner complètement les supports vers le bas (180°). Cela concerne surtout les CPU à deux chiplets CPU, car le point chaud thermique se décale légèrement vers la droite ; pour les CPU à un seul chiplet, ce n'est pas un problème.
