Thermal Grizzly AM5 Contact & Sealing Frame – cadre de contact et joint AM5

L'AM5 Contact & Sealing Frame associe un Contact Frame et un CPU-Guard pour les processeurs AMD Ryzen à socket AM5. En tant que Contact Frame, il crée une pression de contact optimale du CPU dans le socket, tandis qu'un insert optionnel en mousse silicone, fourni, protège les composants exposés du CPU.

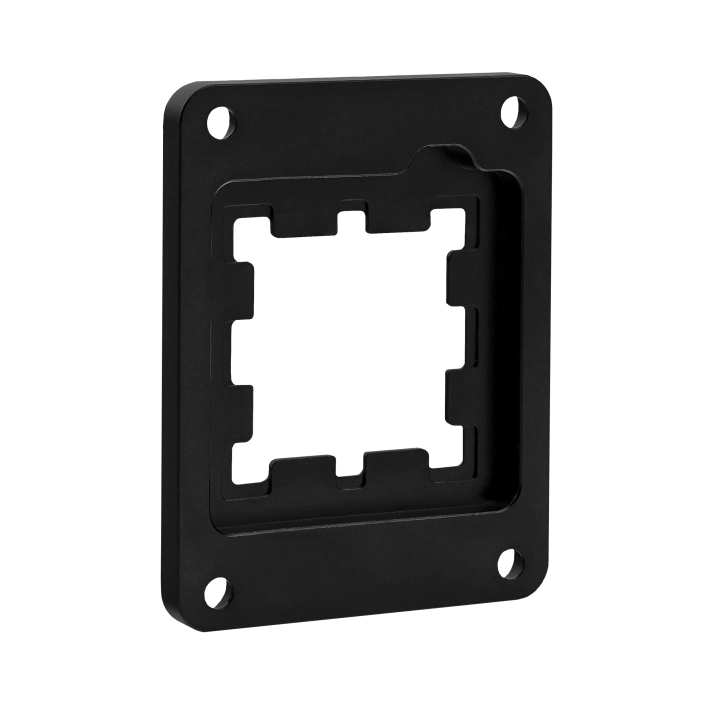

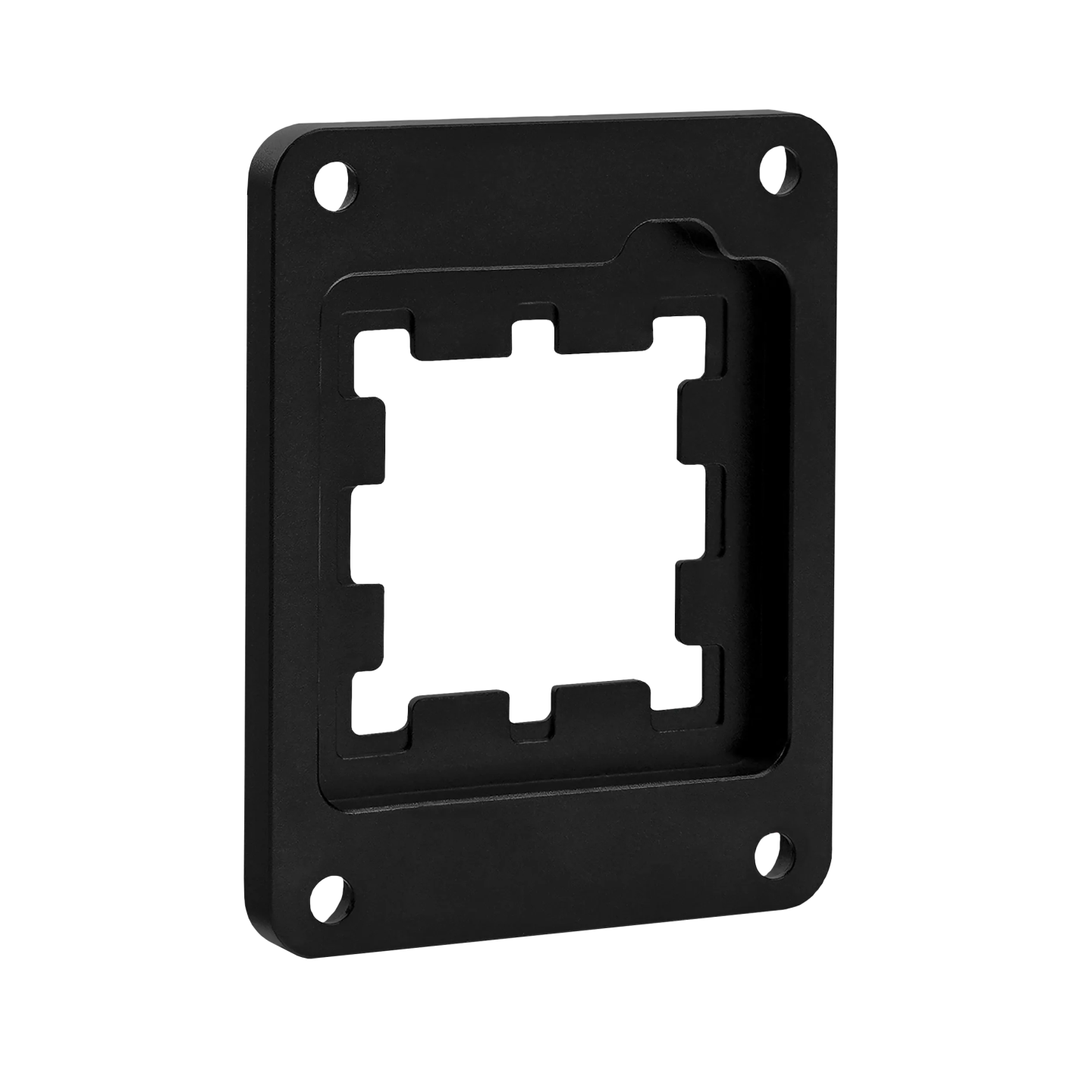

Le contour intérieur fraisé avec précision crée, par rapport au SAM standard, plusieurs points de contact avec le heatspreader. Ils répartissent uniformément la pression sur le CPU et garantissent que les surfaces de contact du CPU reposent uniformément sur les broches du socket, ce qui évite par exemple des problèmes de détection de la mémoire vive.

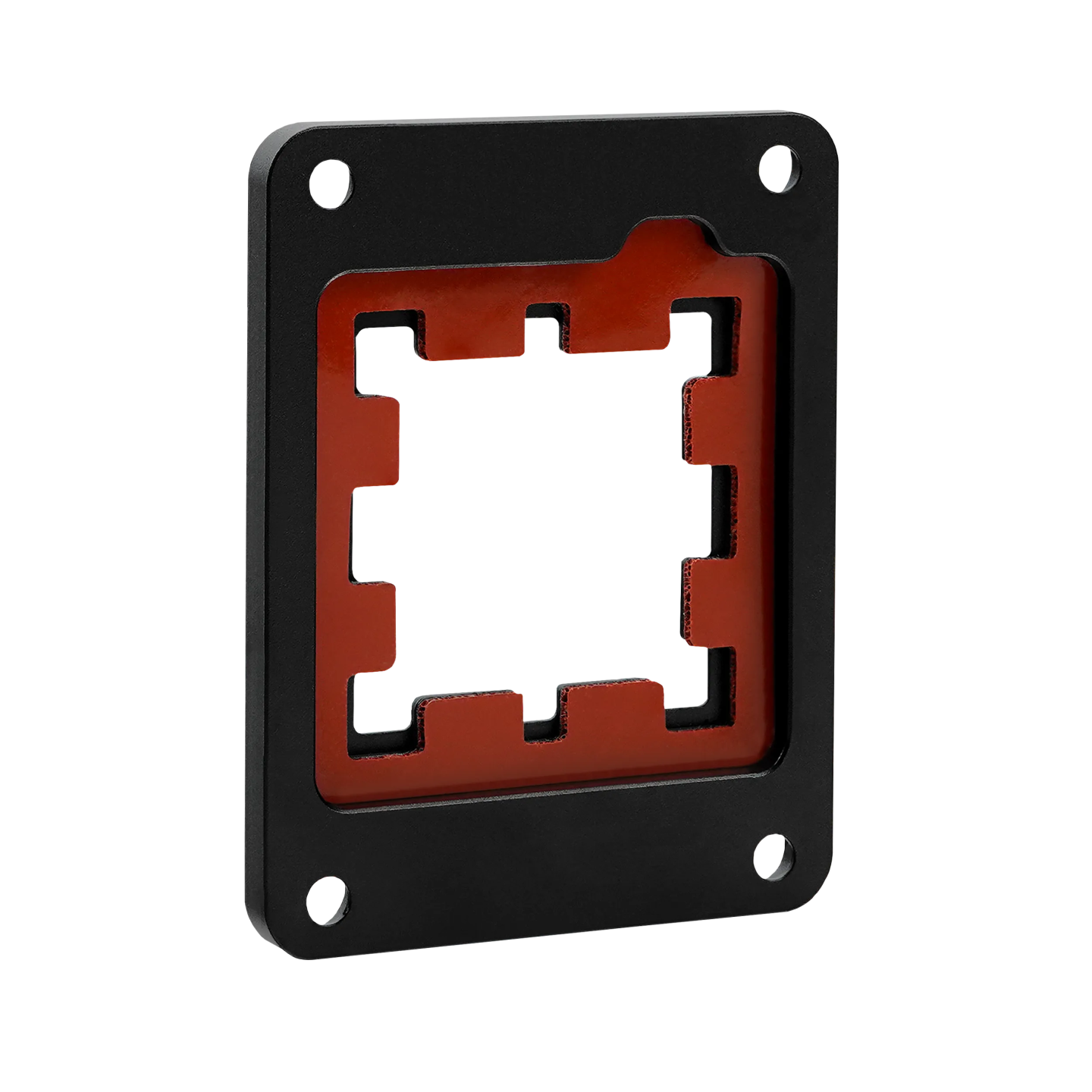

L'insert en mousse silicone se place sur le PCB du processeur, comme le CPU Guard AMD Ryzen 7000. Au montage, l'interstice entre le heatspreader et le cadre en aluminium est obturé par la mousse, pressée sur le PCB : la pâte thermique ou le métal liquide ne peut pas atteindre les composants non protégés du CPU. L'insert est optionnel avec une pâte thermique, mais obligatoire avec un métal liquide.

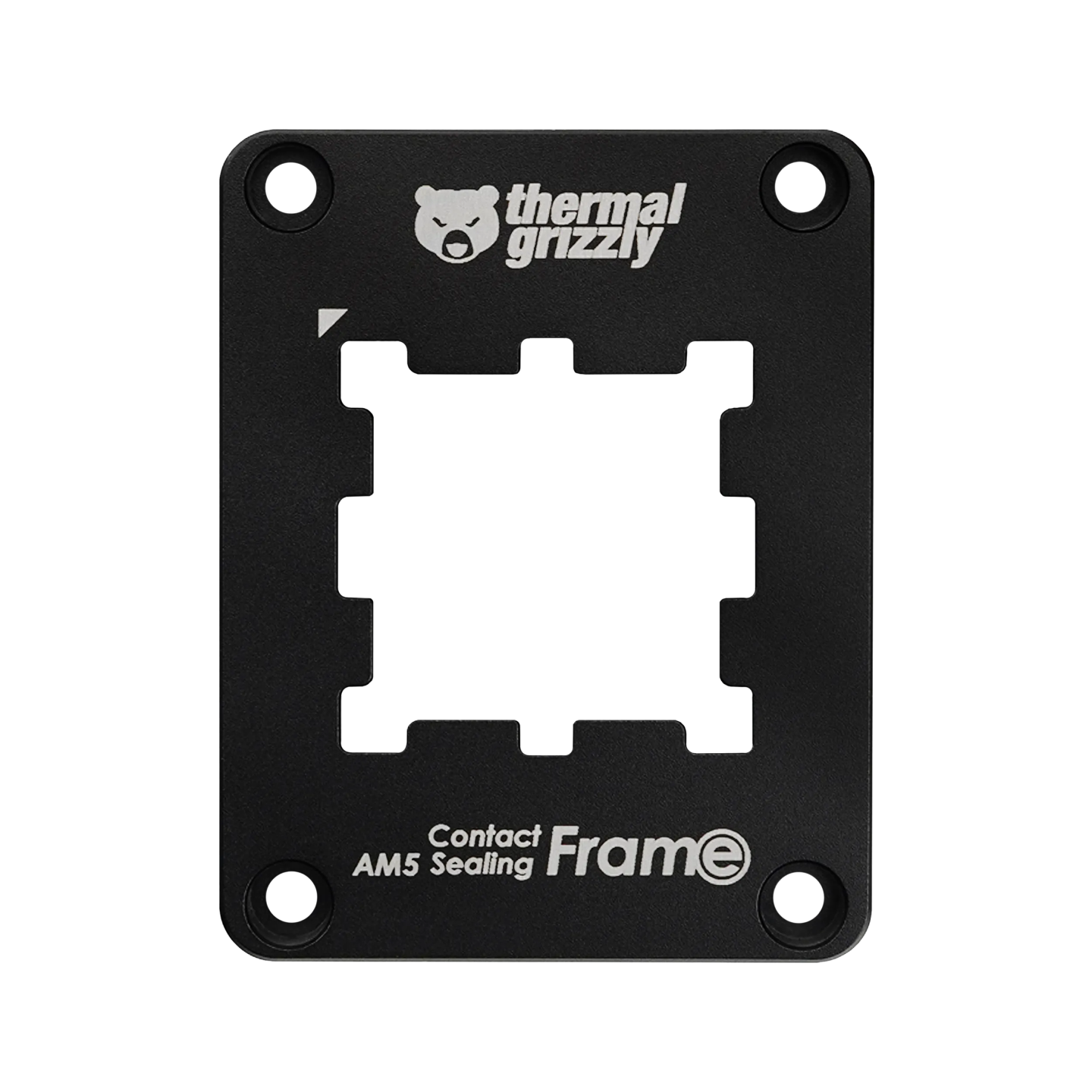

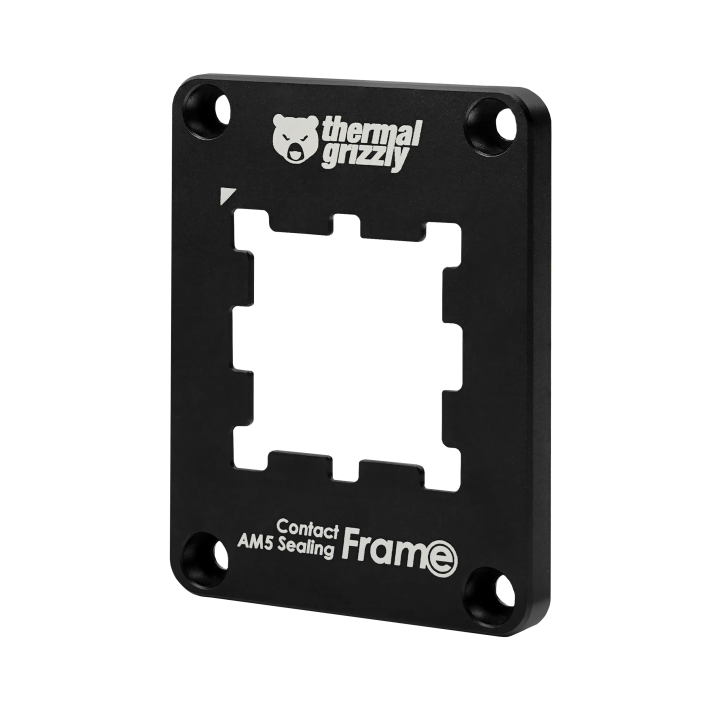

Un repère sur le dessus du cadre simplifie le montage : le socket ayant un ergot sur son bord supérieur (le bord « nord »), le montage n'est possible que dans un seul sens. Quatre vis sont fournies et la compatibilité avec les backplates AM5 Thermal Grizzly est assurée.

• Entoure le heatspreader
• Remplace le SAM de la carte mère
• Aluminium anodisé
• Aeronaut 1 g inclus
• Contour intérieur optimisé pour une répartition uniforme de la pression

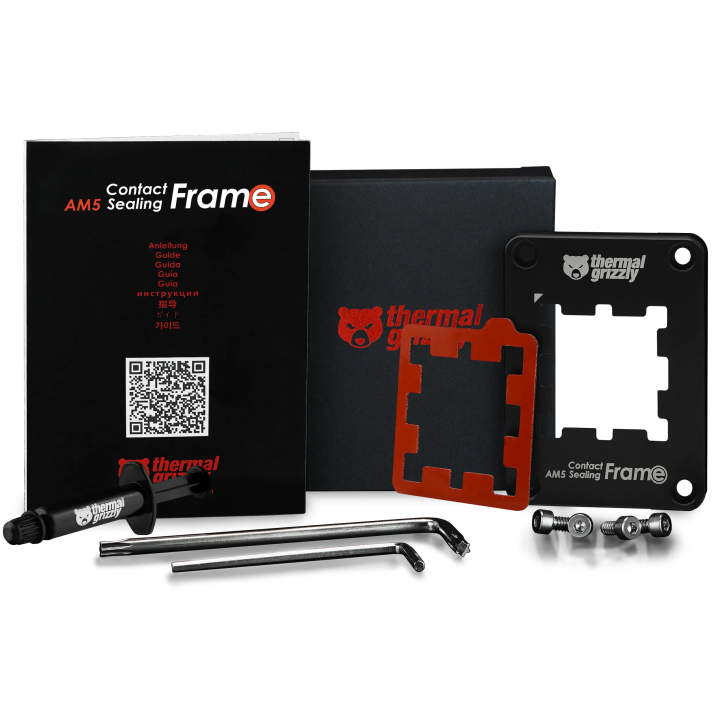

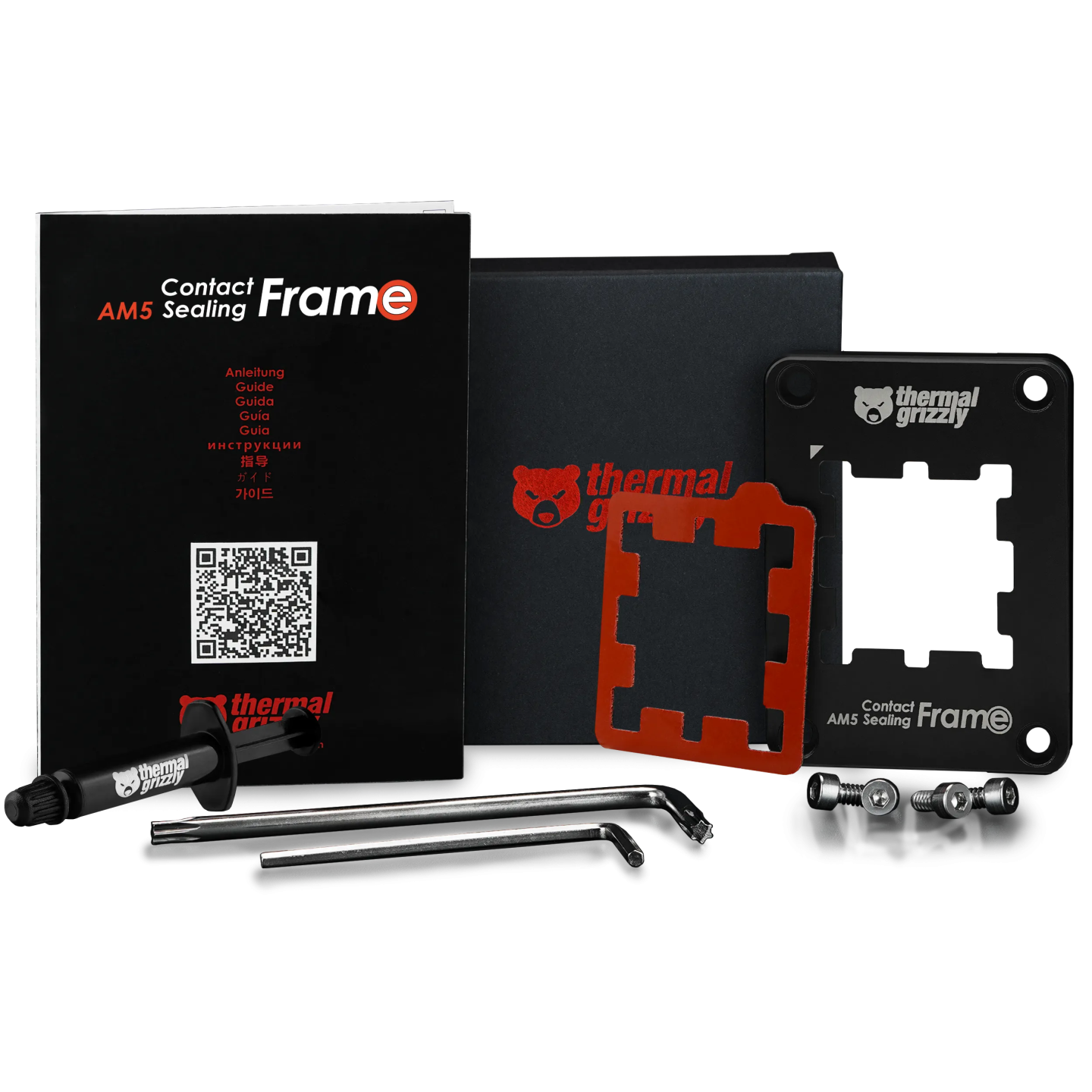

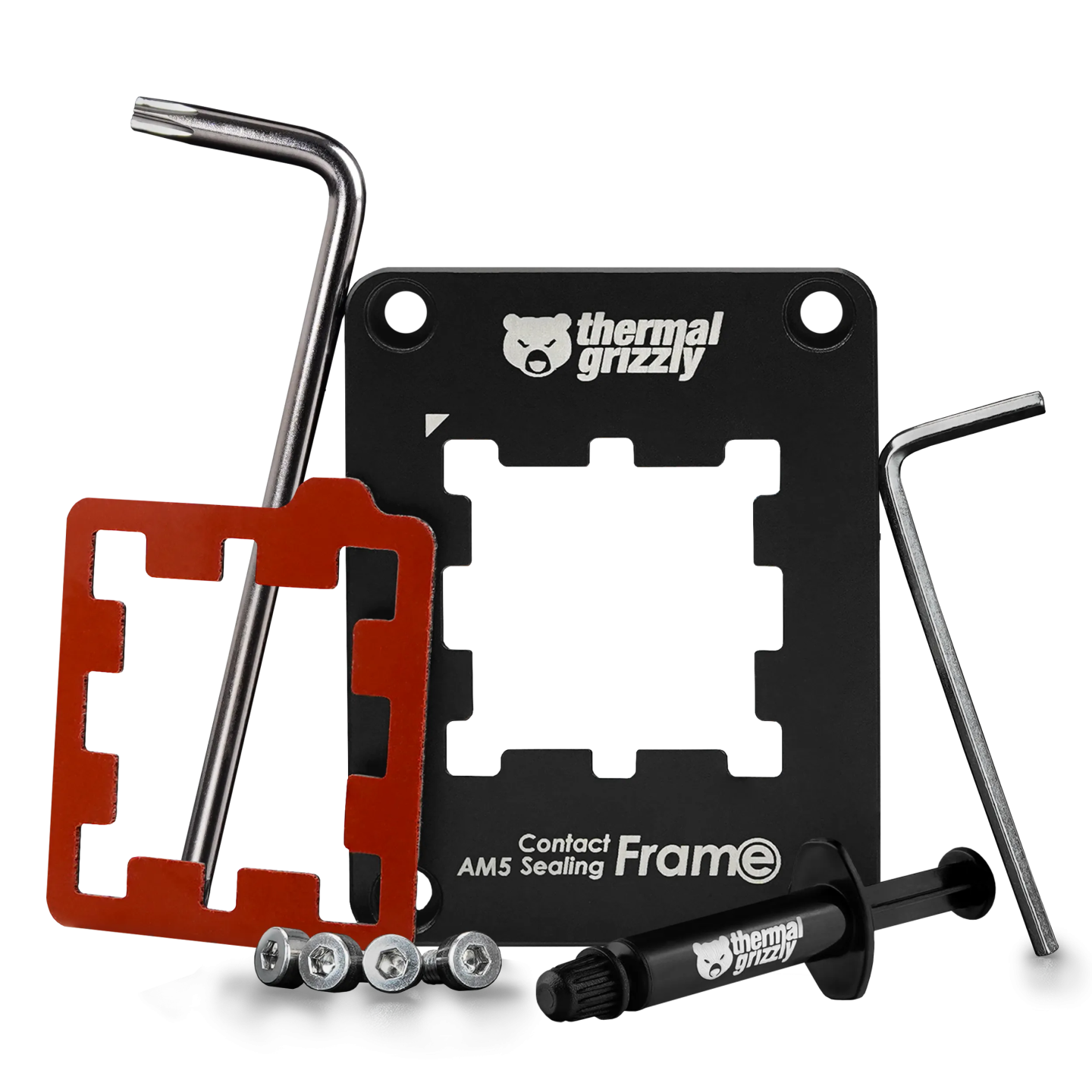

À noter : L'AM5 Contact & Sealing Frame est en principe compatible avec les APU Ryzen 8000G et les CPU Ryzen 7000/9000, y compris les variantes X3D et X3D2. Le Ryzen 5 7400F n'est PAS compatible (état : septembre 2025). Le retrait du SAM (Socket Actuation Mechanism) de la carte mère peut entraîner la perte de la garantie du fabricant de la carte mère. Contenu : cadre, feuille isolante rouge/noire, 4 vis UNC 1/4", clé six pans 5/64", clé coudée Torx T20, Aeronaut 1 g.
