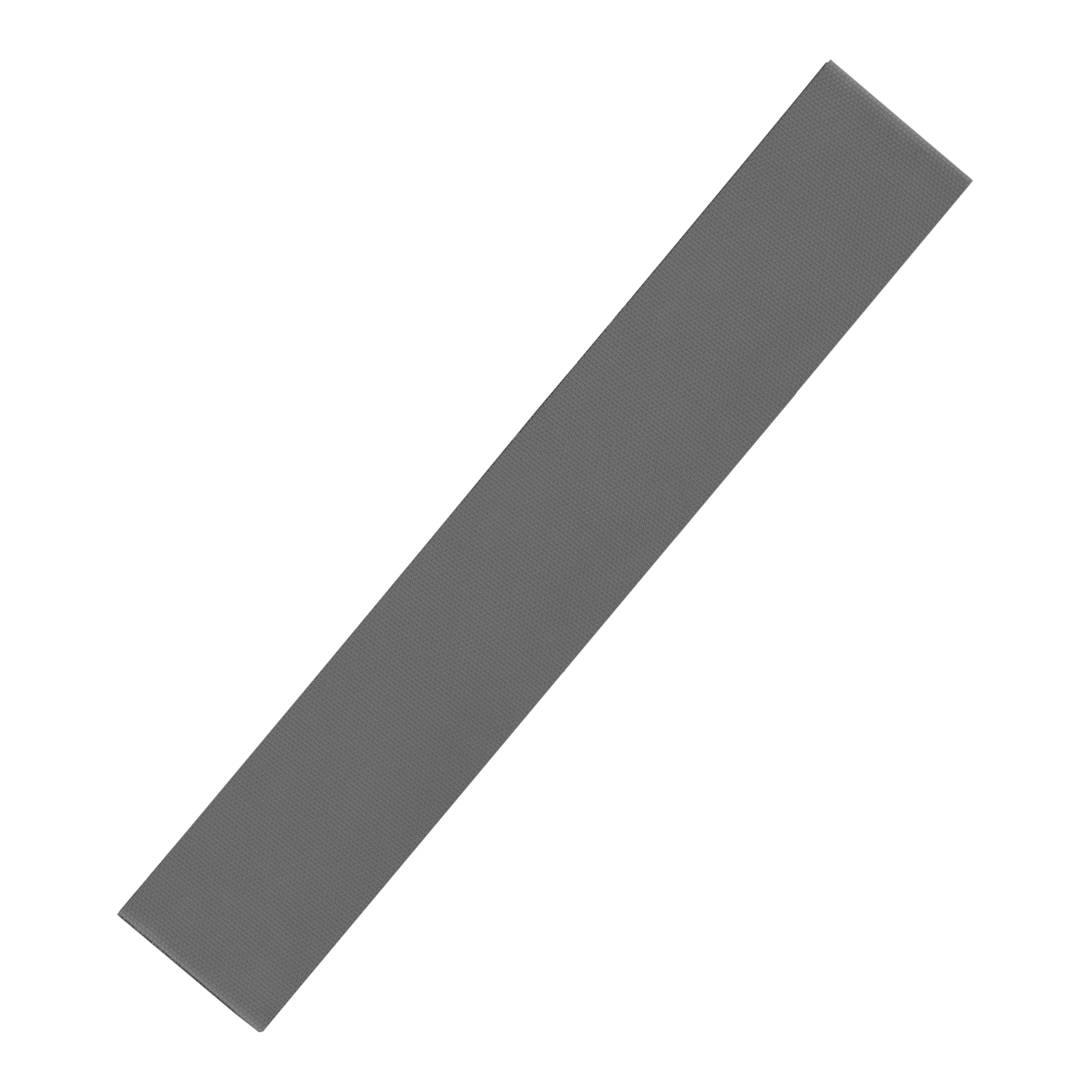

Minus Pad extreme 2

Choisissez l'épaisseur de Minus Pad extreme 2 selon les exigences du refroidisseur concerné ou selon l'espace réel et le comportement en compression. Il n'existe pas d'épaisseur de pad universelle pour un modèle de GPU, de VRAM ou de SSD. Un pad trop fin n'établit pas le contact, tandis qu'un pad trop épais peut soulever le refroidisseur de la puce principale. La compression dépend de l'épaisseur d'origine, de la surface et de la pression de montage. Contrôlez l'empreinte de contact et suivez les instructions de montage : une épaisseur inadaptée ne se compense pas en serrant davantage. Des bases de données externes, comme paddb.com, peuvent donner des indications sur l'épaisseur de pad nécessaire pour votre carte graphique. Vous pouvez mesurer les pads usagés avec un pied à coulisse tel que le TG Caliper ; la zone mesurée peut déjà être comprimée, la mesure n'est donc qu'un repère et l'épaisseur d'origine nécessaire peut être supérieure.

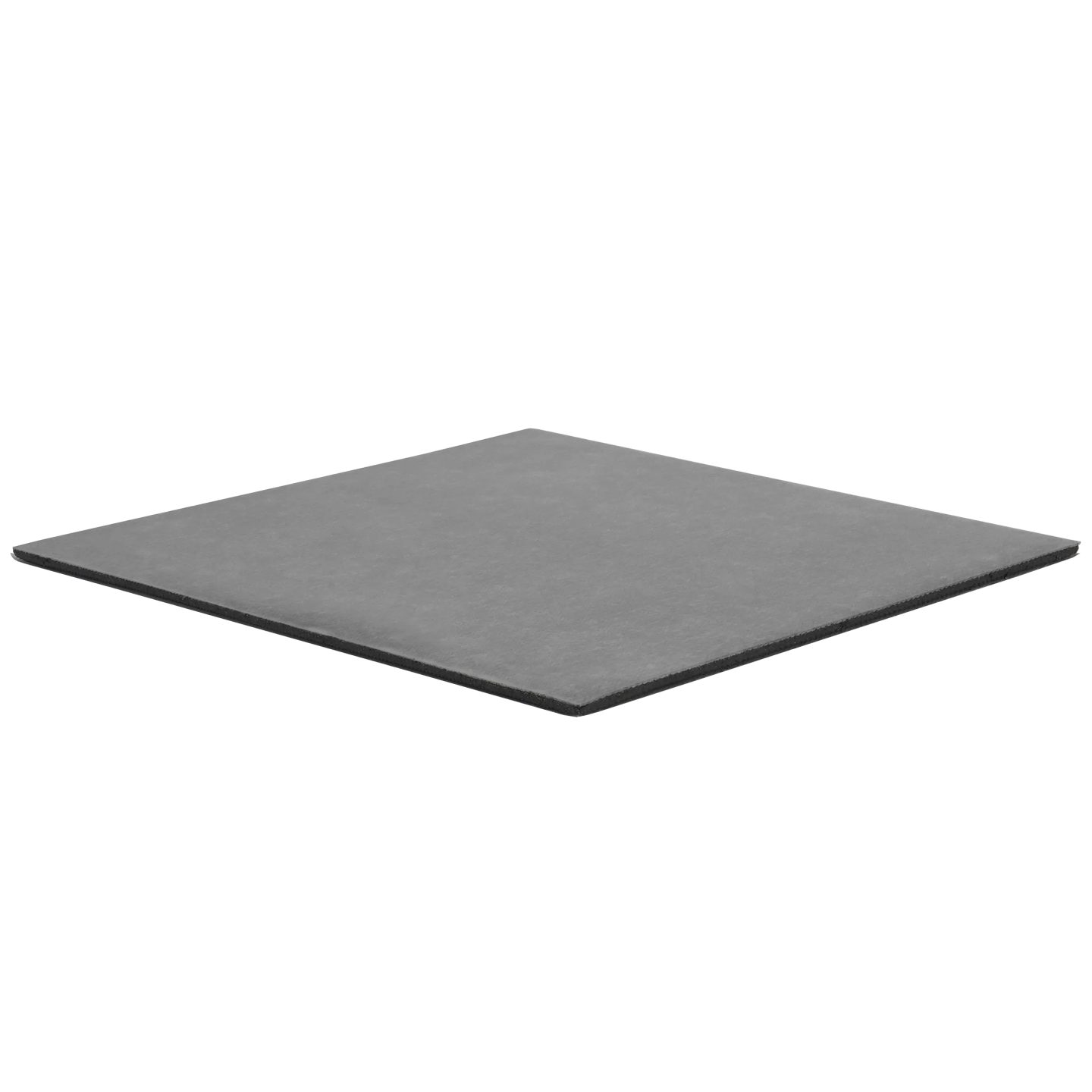

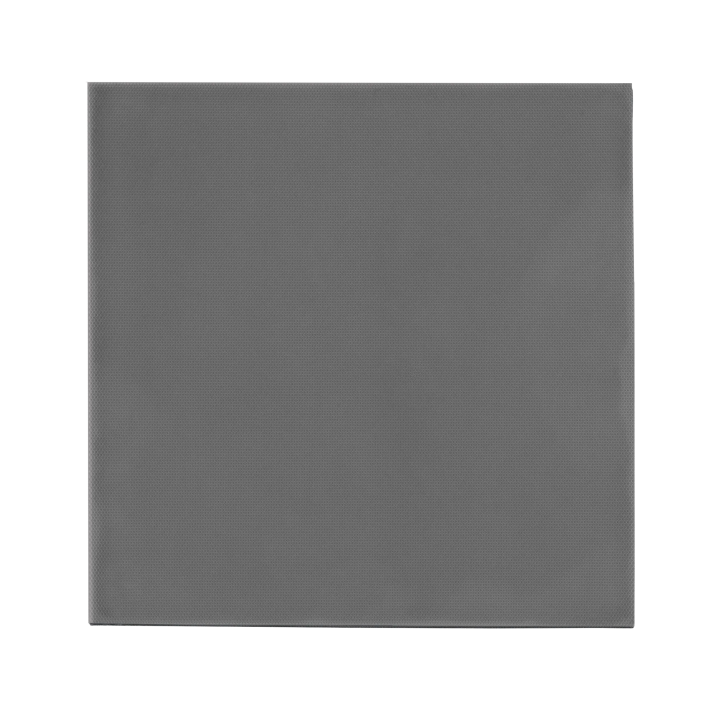

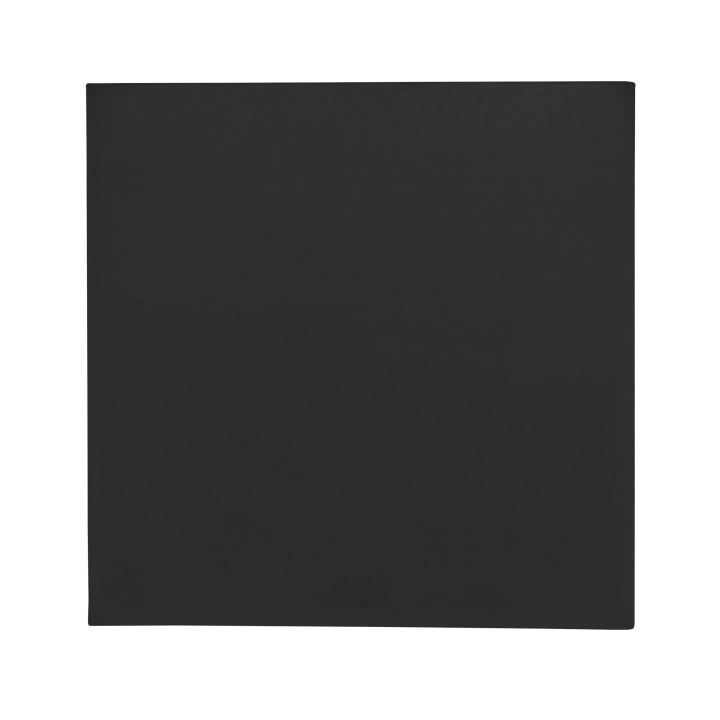

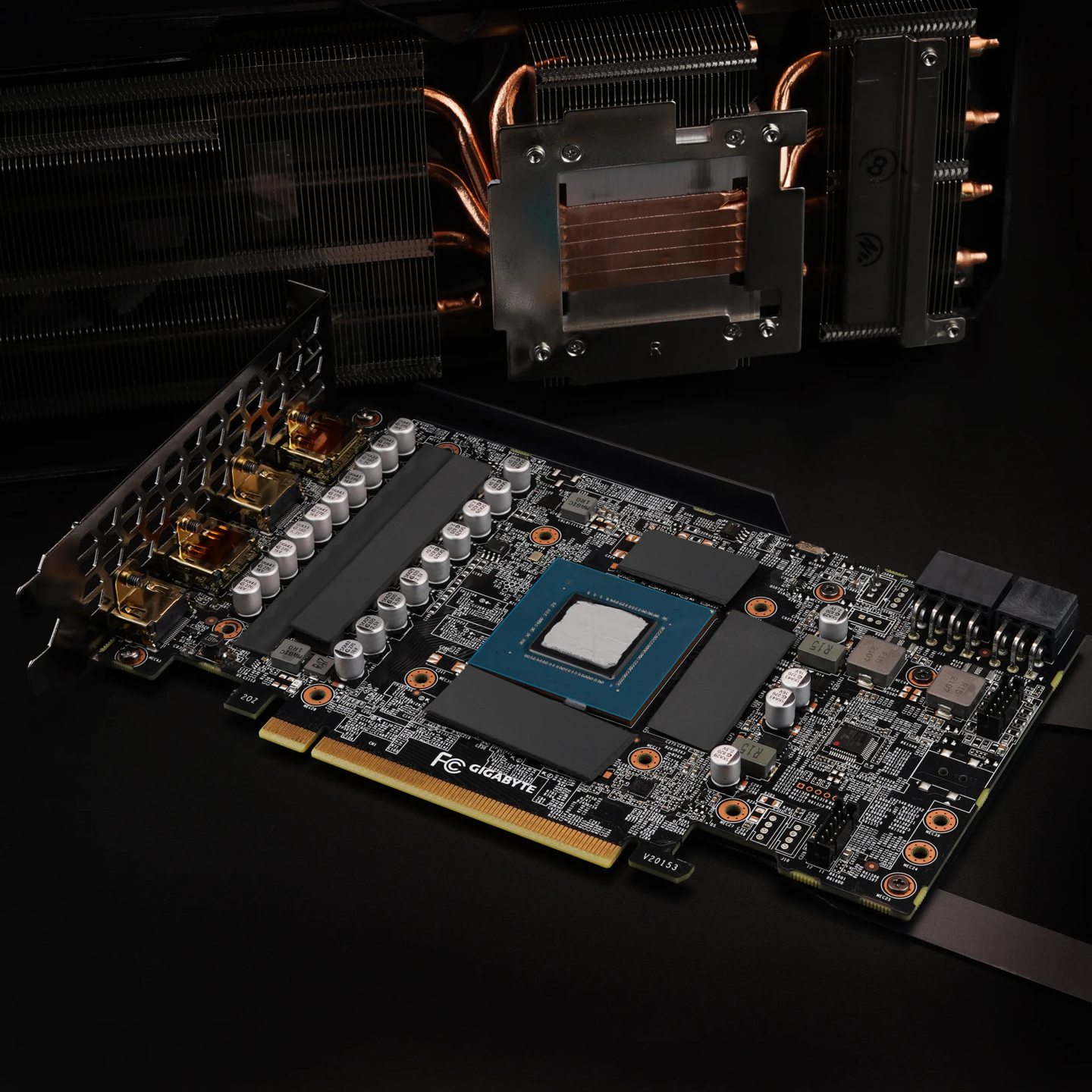

Minus Pad extreme 2 est destiné à servir de comblement d'espace entre des composants tels que la VRAM, les régulateurs de tension ou les composants de SSD et leur refroidisseur. Choisissez l'épaisseur et les dimensions selon les exigences du refroidisseur et l'espace réel à combler. Pour l'interface fine sur un heatspreader de CPU ou sur une puce CPU/GPU, utilisez le matériau d'interface thermique prévu à cet effet : un Minus Pad ne remplace ni la pâte, ni une interface en métal liquide, ni une feuille adaptée.

Minus Pad extreme 2 peut être utilisé dans les PC portables pour la VRAM, les VRM ou d'autres zones de contact prévues avec un espace à combler. L'épaisseur adéquate et une pression de montage suffisante sont essentielles. Dans les PC portables en particulier, des pads trop épais ou trop fermes peuvent soulever le refroidisseur. Sur les puces CPU et GPU, utilisez le matériau d'interface thermique prévu à cet effet.

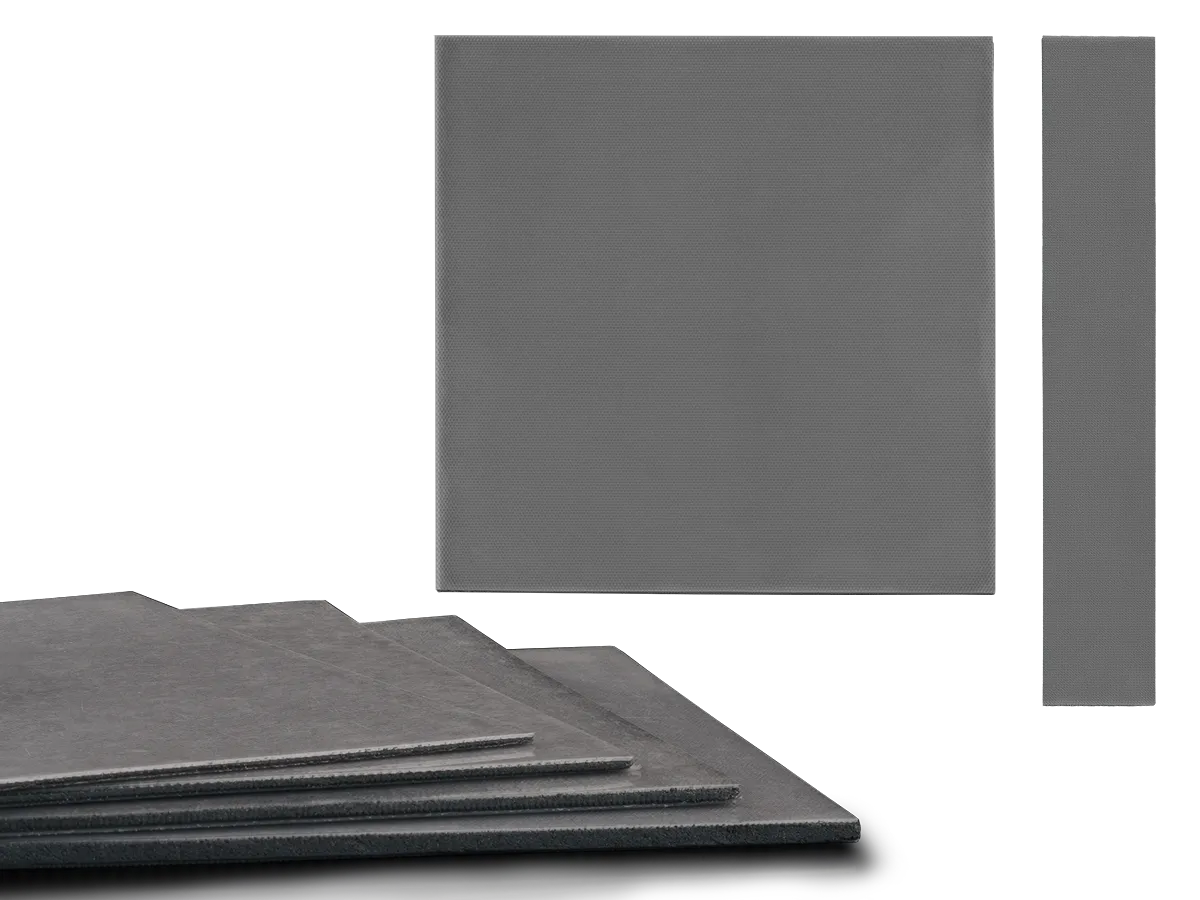

Installez Minus Pad extreme 2 sur des surfaces de contact propres, sans pâte thermique ni métal liquide supplémentaire. En parallèle, la puce principale du CPU/GPU peut utiliser l'autre matériau d'interface thermique qui lui est destiné : les matériaux sont alors utilisés sur des points de contact différents. Les pads peuvent être empilés, mais les performances de refroidissement peuvent légèrement diminuer. Veillez à ce que l'épaisseur totale des pads corresponde à l'espace disponible.

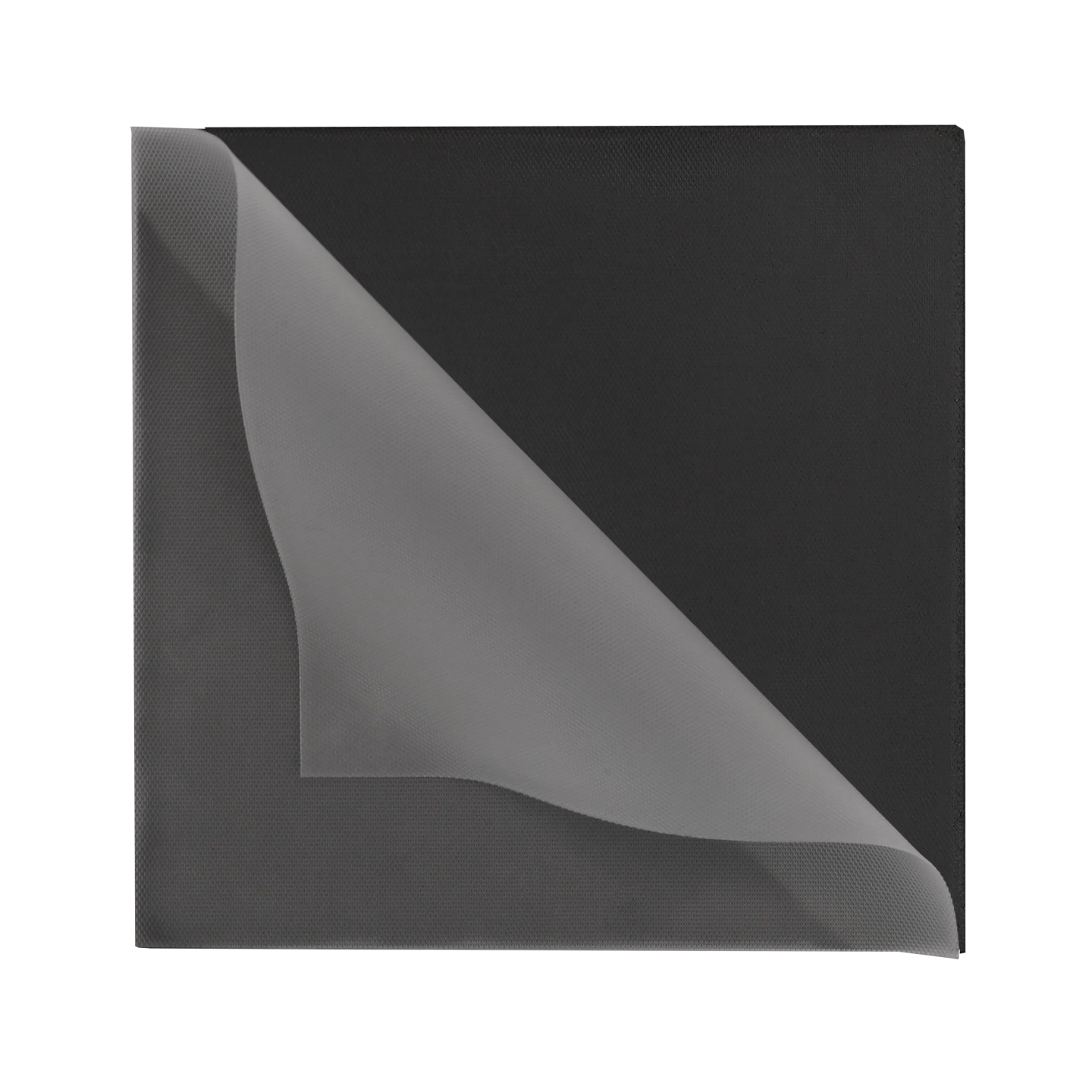

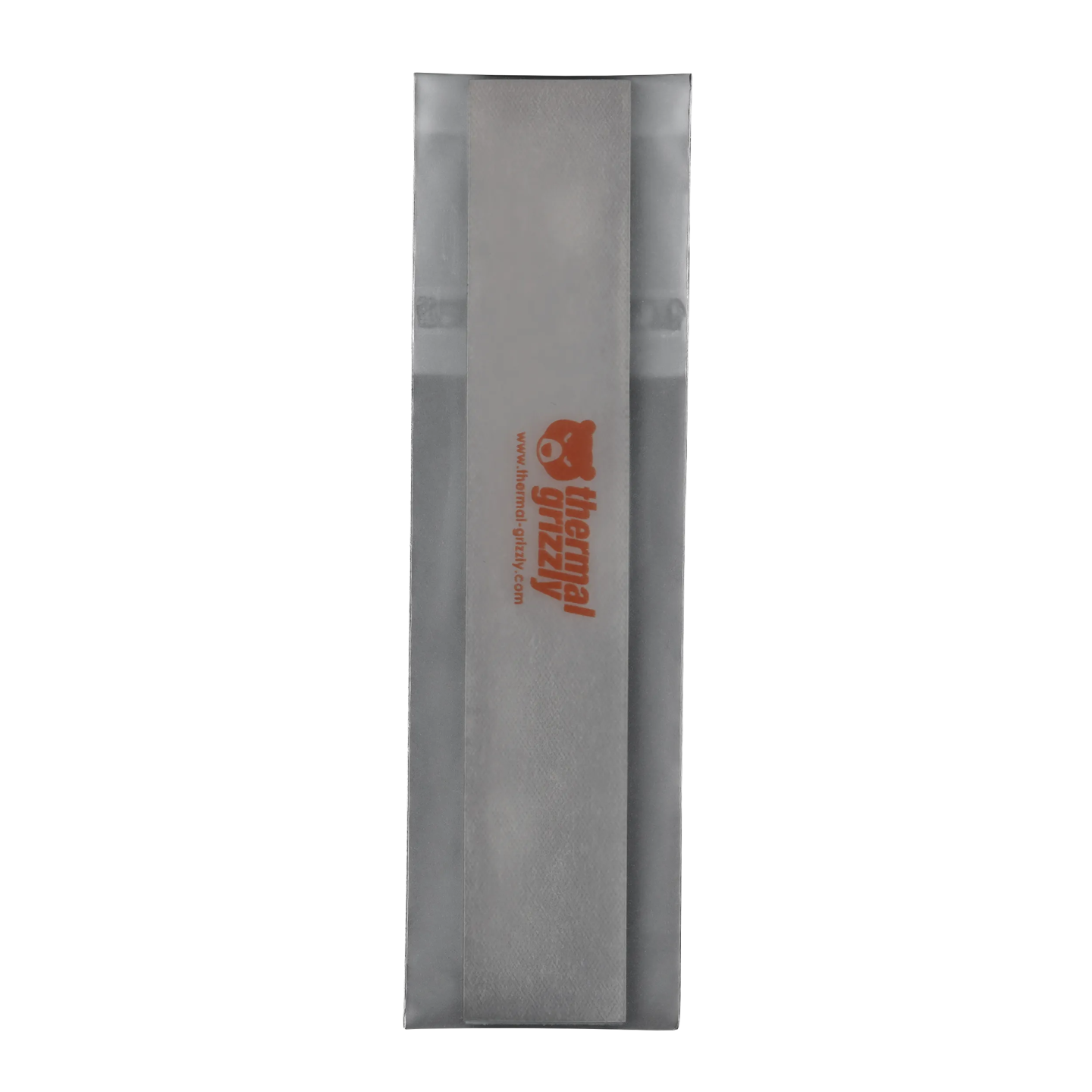

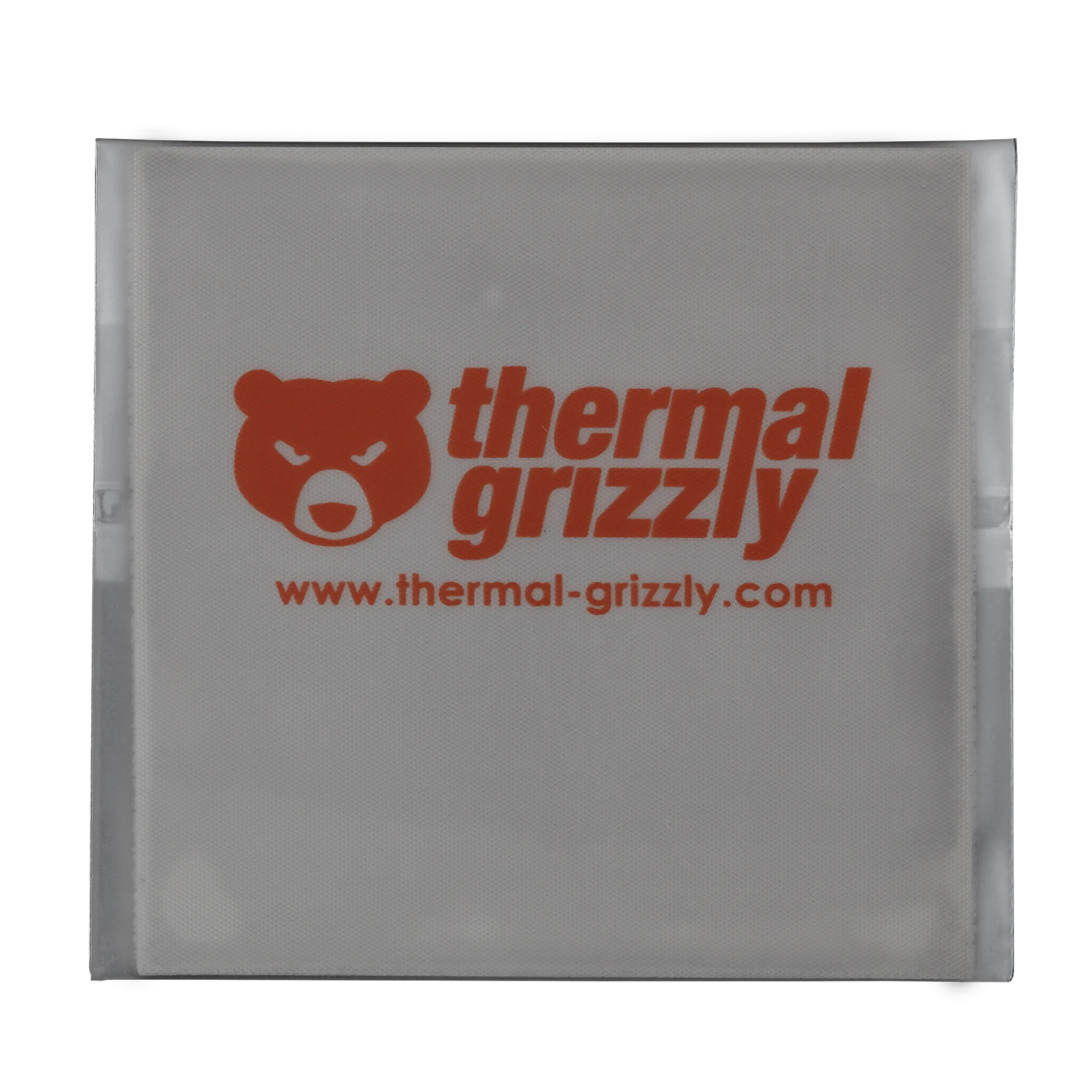

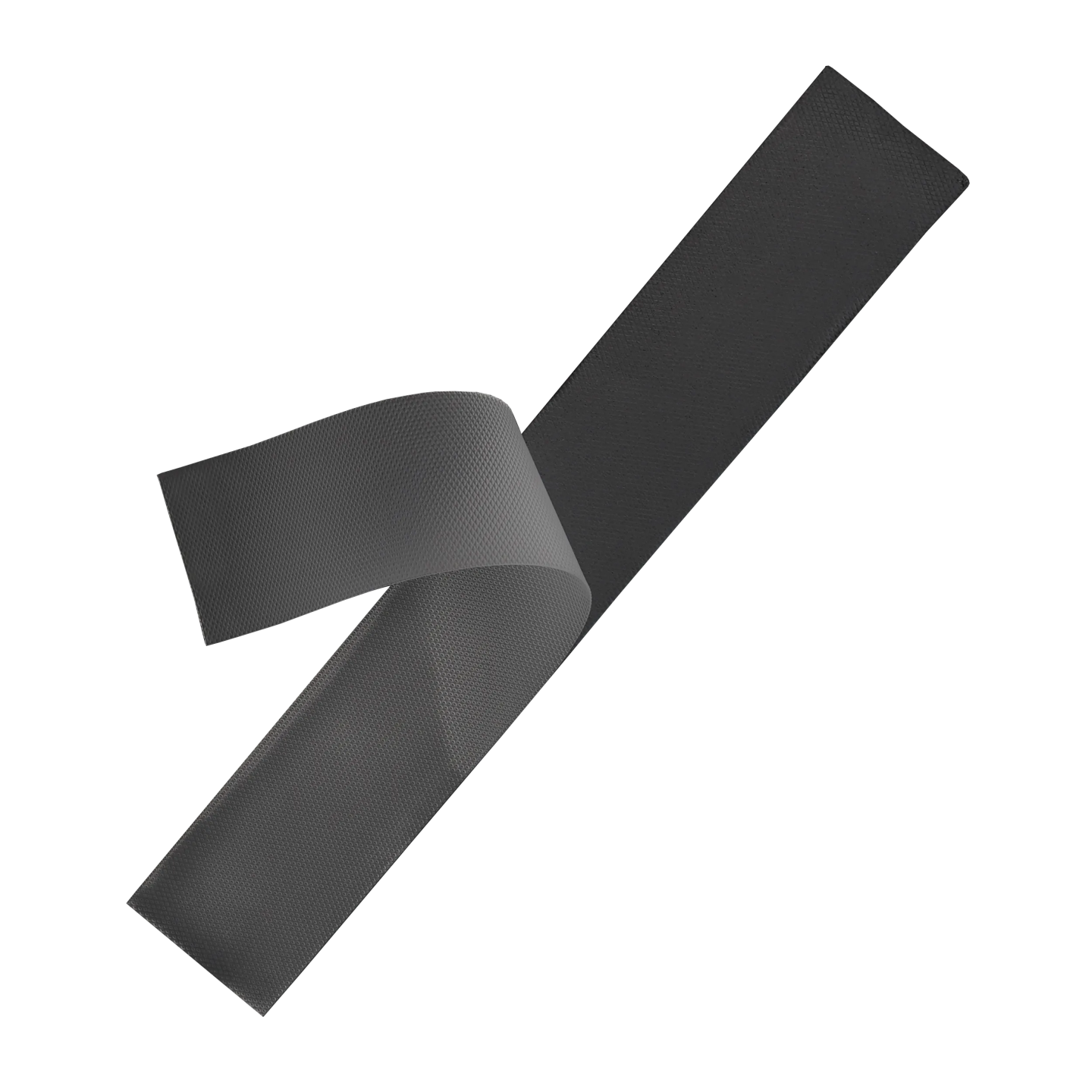

Découpez Minus Pad extreme 2 aux dimensions voulues avec des ciseaux bien affûtés ou une lame, sur une surface propre. Si possible, laissez les films de protection en place pendant la découpe. Retirez d'abord un film et positionnez le pad sur la surface de contact ; ne retirez le second film qu'ensuite, afin que le pad se déforme moins pendant la mise en place. Les deux films doivent être retirés avant de monter le refroidisseur. La zone du composant visée doit être entièrement couverte, sans gêner les points de contact mécaniques voisins.

Vérifiez la position et l'épaisseur de Minus Pad extreme 2 ainsi que l'empreinte sur les deux faces de contact. Retirez tous les films de protection et contrôlez si un pad trop épais soulève le refroidisseur de la puce CPU/GPU. La circulation d'air ou le circuit de refroidissement liquide doit également fonctionner correctement. N'augmentez pas la pression de montage au-delà de la spécification d'installation autorisée. Un pad trop fin peut ne pas toucher le refroidisseur, empêchant la chaleur de traverser le pad comme prévu.

Un intervalle de remplacement fixe n'est généralement pas nécessaire pour Minus Pad extreme 2. Lors d'une maintenance ou si les températures augmentent, vérifiez que le pad est toujours propre et assure un contact complet sur tous les points prévus. De petites déchirures ne justifient pas à elles seules un remplacement tant qu'elles ne créent pas d'espace. Remplacez les pads souillés ou qui n'assurent plus un contact homogène à cause d'un dommage ou d'une déformation permanente.
