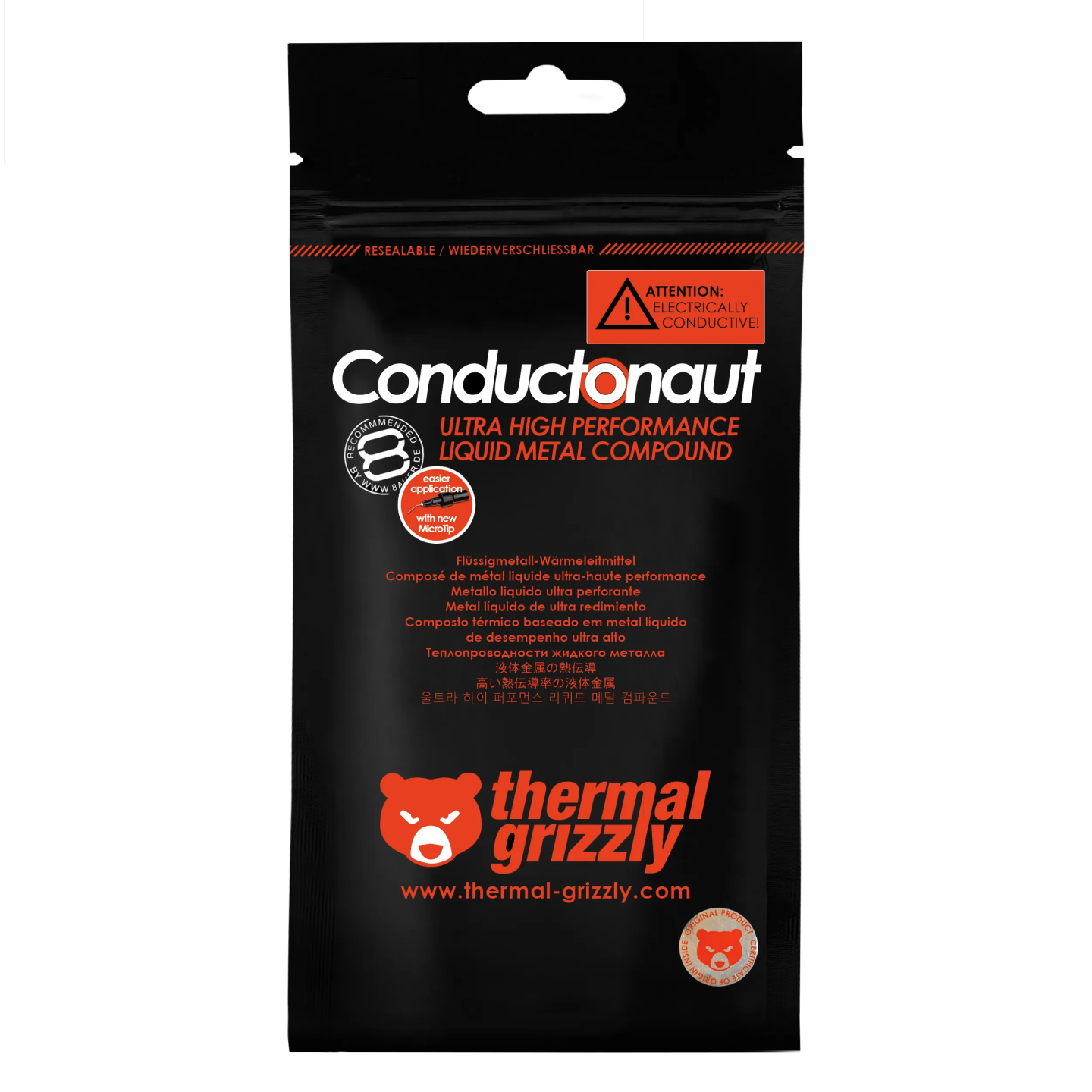

Conductonaut

Oui. Avec une solution de refroidissement direct-die adaptée, Conductonaut peut être appliqué directement sur le silicium et convient à nos solutions de refroidissement conçues à cet effet. Mouillez les deux surfaces de contact d'une couche très fine et protégez les composants électroniques environnants. Le refroidisseur doit correspondre au CPU et à la hauteur de montage réduite : l'utilisation de métal liquide ne rend pas automatiquement un refroidisseur CPU standard adapté au direct-die.

Conductonaut ne doit jamais entrer en contact avec de l'aluminium. Le cuivre nickelé convient nettement mieux qu'un cuivre nu à une application stable à long terme. Sur du cuivre non traité, des réactions et des décolorations peuvent toutefois apparaître et nuire aux performances. Ce qui compte, c'est la surface de contact réelle, et non le matériau des ailettes ou du boîtier. Si un revêtement est inconnu, vérifiez sa compatibilité avant l'utilisation.

Il n'existe pas d'intervalle de remplacement fixe pour Conductonaut. La durée de vie dépend notamment du matériau de contact et du mouillage. Sur les surfaces en cuivre en particulier, un contrôle ou une nouvelle application peut être nécessaire après quelques jours ou semaines. Surveillez les températures dans des conditions comparables et inspectez les surfaces de contact lors d'un démontage. Des exemples isolés de plusieurs années d'utilisation ne prouvent pas une durée de vie illimitée. Une interface en métal liquide exige en outre des surfaces de contact qui s'appliquent uniformément l'une contre l'autre. Évitez les quantités excessives et les interstices mécaniques par lesquels le produit pourrait s'échapper. Un « assèchement » apparent sur le cuivre peut aussi provenir d'une réaction avec la surface : vérifiez donc le matériau et l'empreinte de contact avant d'en rajouter. Rajouter du produit de façon répétée sans ce contrôle augmente le risque de fuite de gouttelettes.

Le système étant hors tension, collectez d'abord avec précaution le métal liquide libre à l'aide d'un chiffon imbibé d'alcool isopropylique ou d'acétone. Évitez le contact des produits nettoyants avec la peau. Nettoyez ensuite les surfaces de contact avec des chiffons imbibés de nettoyant. Ne répandez pas de gouttelettes sur le PCB. Les solvants peuvent ne pas éliminer les décolorations ou les couches de réaction déjà formées : TG Metal Polish and Restore peut aider à retirer mécaniquement ces dépôts.

Le système étant hors tension, vérifiez que les deux surfaces de contact sont entièrement mouillées d'une couche extrêmement fine, puis contrôlez la position du refroidisseur et la hauteur de montage. Davantage de métal liquide n'est pas une solution à un espace mécanique. Vérifiez aussi les ventilateurs ou la pompe (en refroidissement liquide) et la consommation. Sur du cuivre non traité, une couche de réaction peut rendre une nouvelle application nécessaire ; l'empreinte de contact permet d'en juger. Les surfaces en cuivre nickelé peuvent elles aussi développer des couches de réaction nécessitant une nouvelle application. Assurez-vous que les deux surfaces de contact sont entièrement recouvertes d'une couche très fine.

L'adéquation de Conductonaut dans un PC portable dépend de la base du refroidisseur, de la géométrie de contact et de la protection de l'électronique. Il faut une surface en cuivre ou en nickel et un refroidisseur adapté assurant un contact sûr. Le contact avec l'aluminium est interdit. Sur les appareils mobiles, une fuite de métal liquide augmente le risque de dommages. Sans montage validé, une pâte thermique non conductrice comme Duronaut est le choix le plus simple.

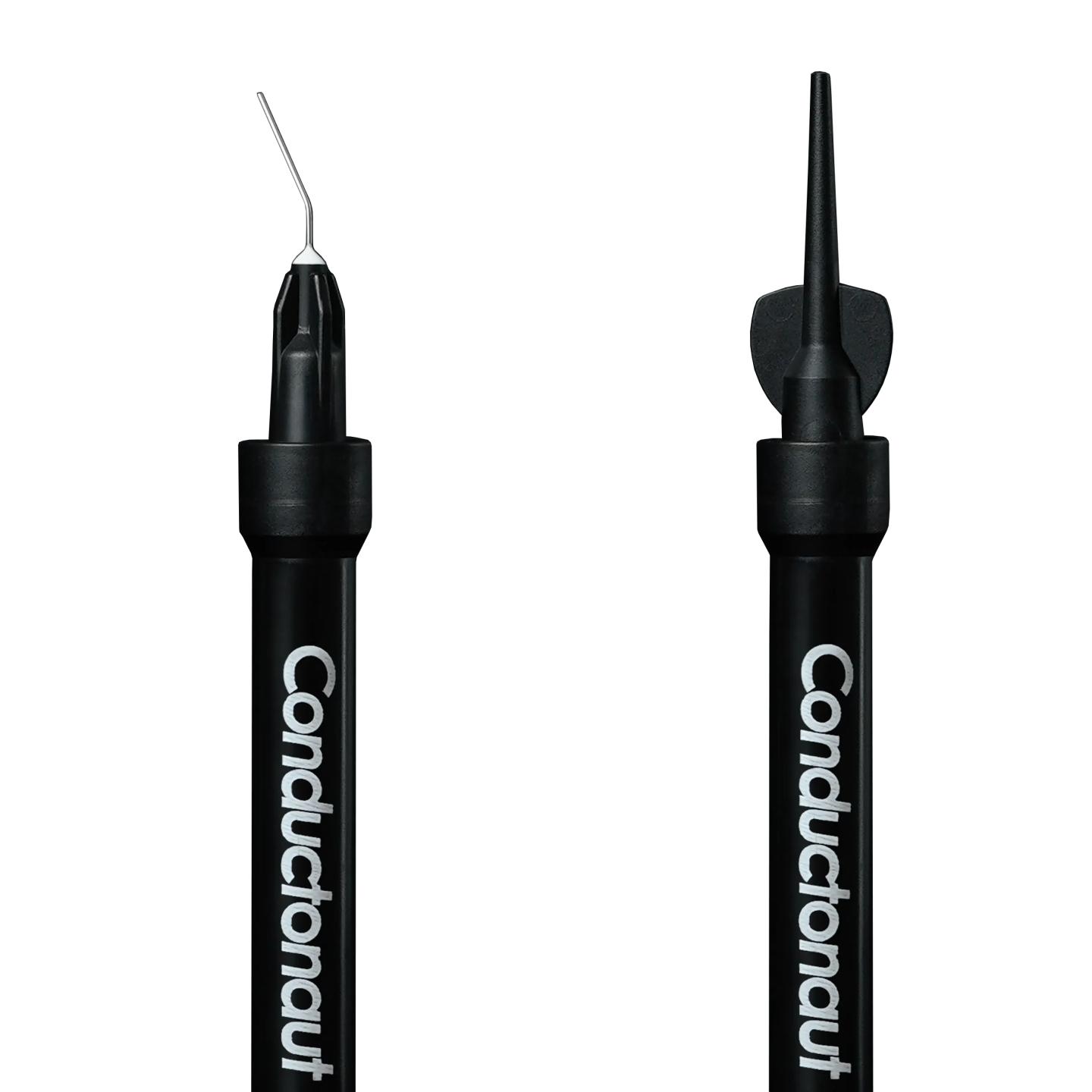

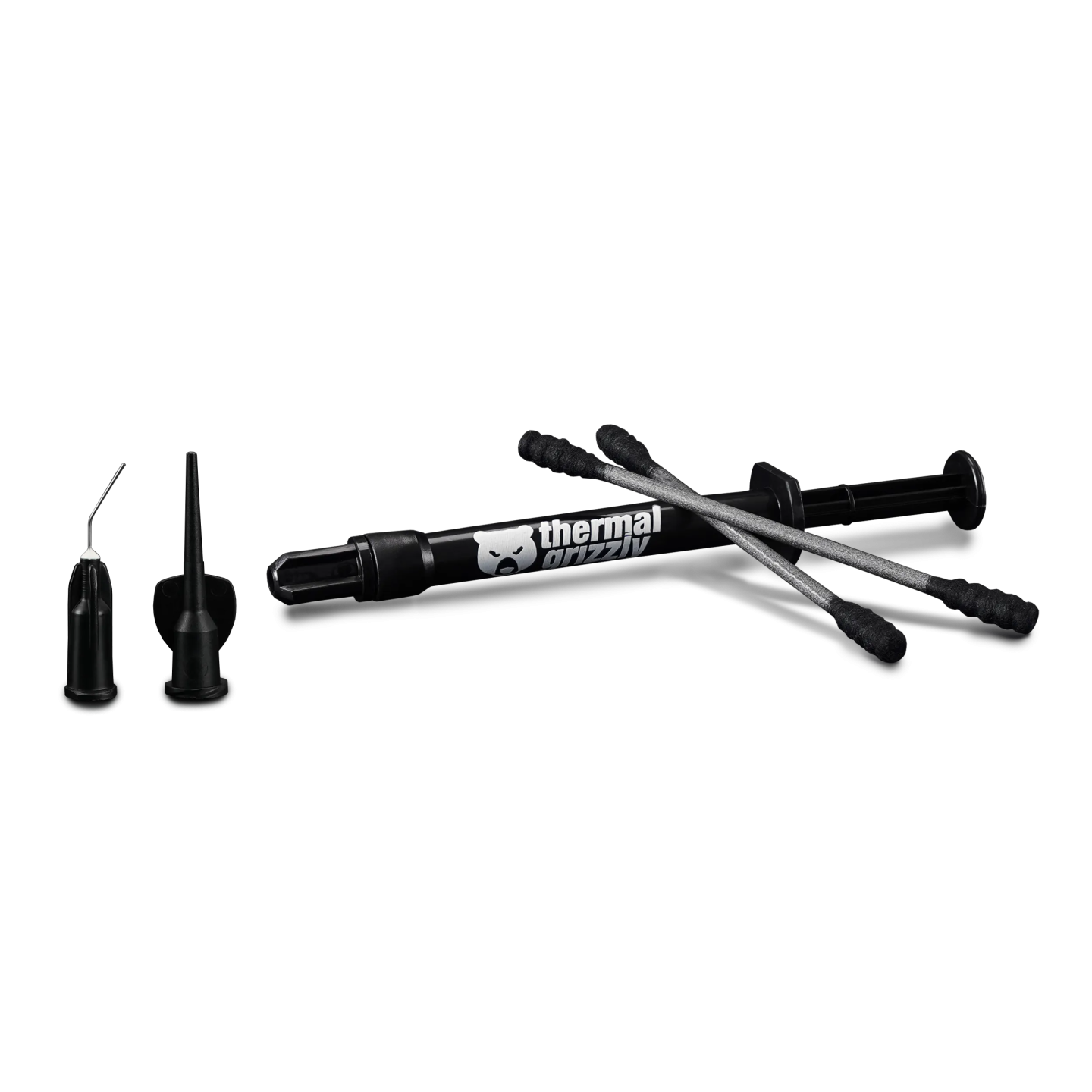

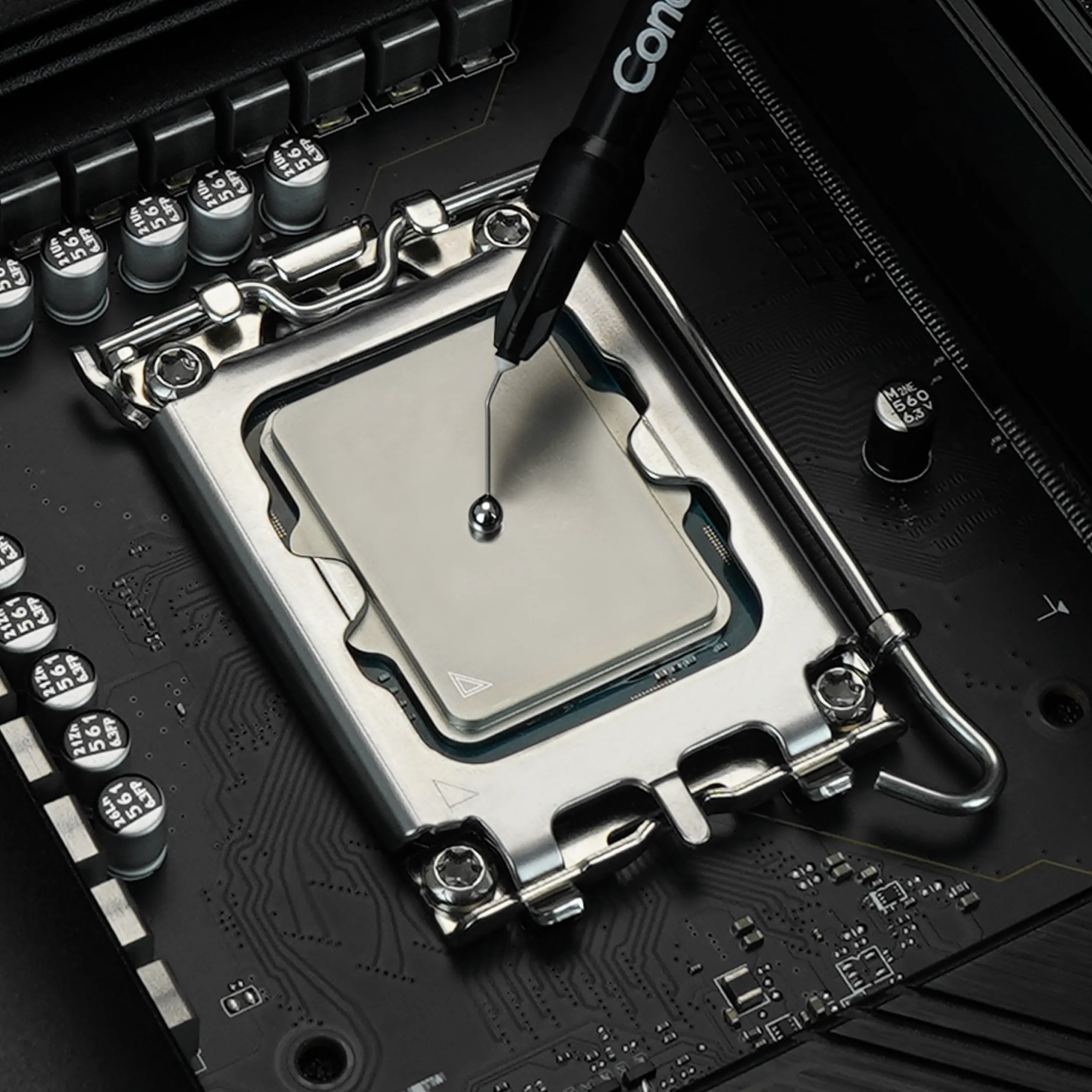

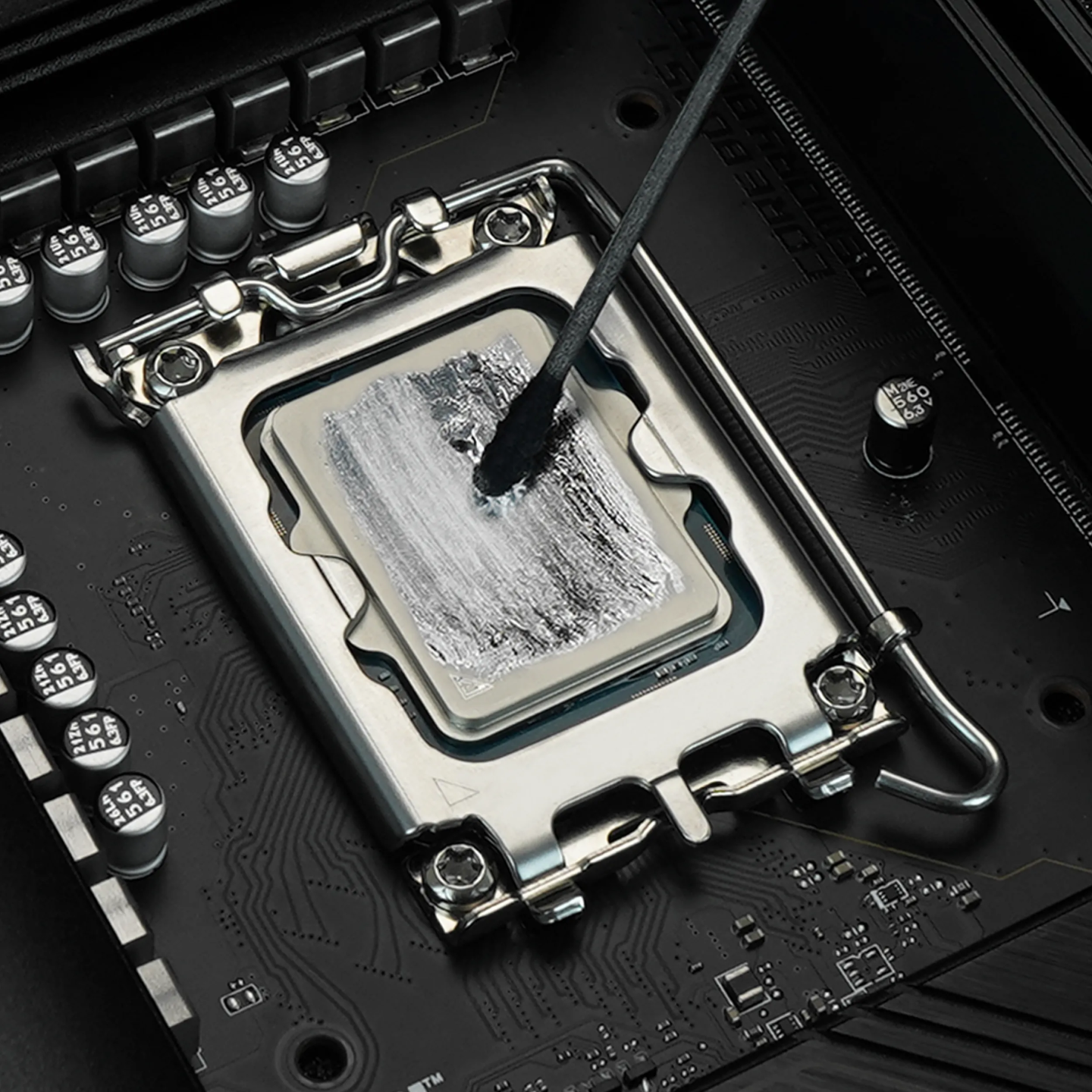

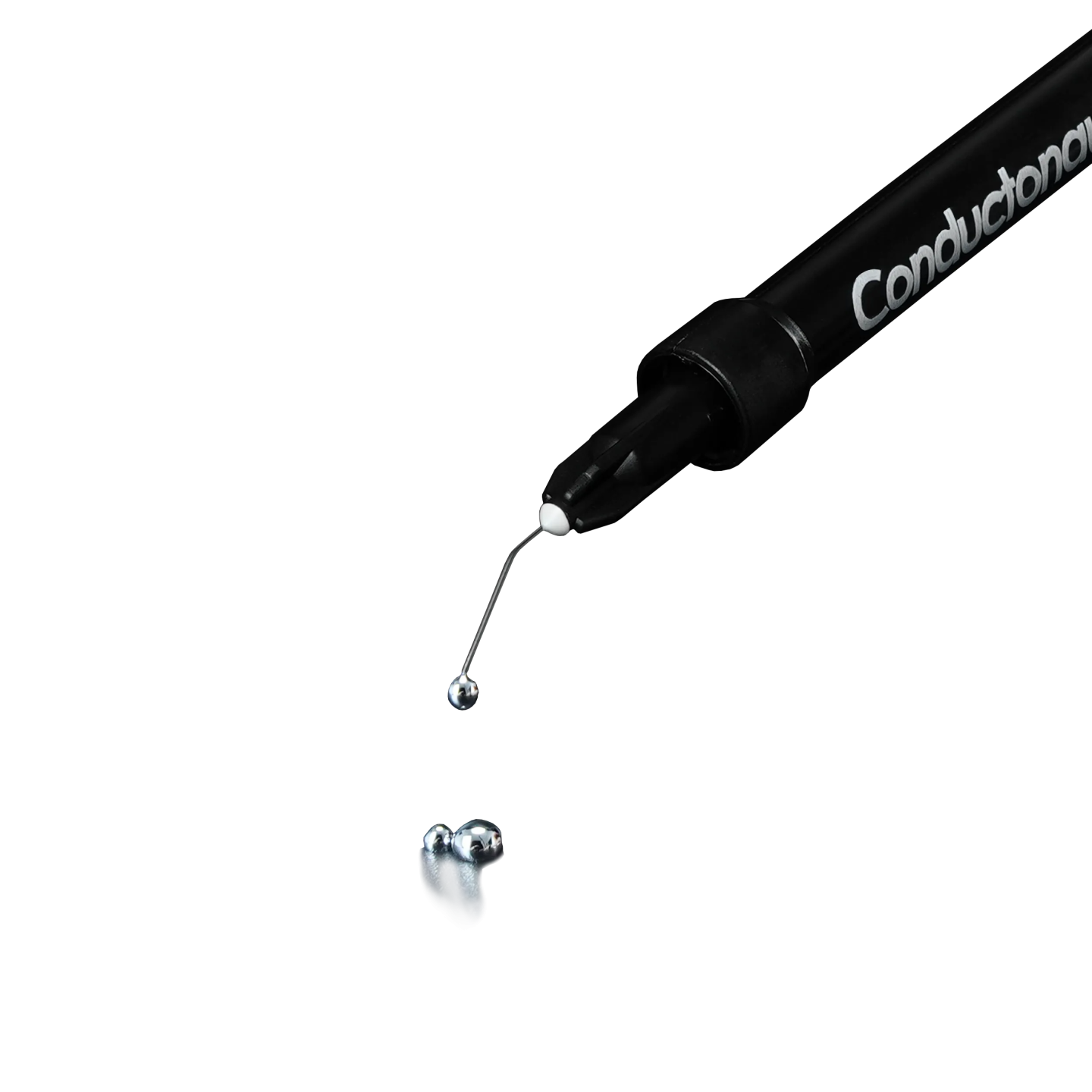

Nettoyez et séchez les deux surfaces de contact. Appliquez une très petite quantité de Conductonaut et, à l'aide de l'applicateur prévu, mouillez la puce ou le heatspreader ainsi que la surface correspondante du refroidisseur d'un film extrêmement fin. Aucune goutte libre ni flaque ne doit subsister. Protégez les composants voisins, car le métal liquide est conducteur d'électricité : nous recommandons pour cela TG Kapton Insulation Sheet ou TG Shield. Les GPU peuvent aussi être protégés avec le TG GPU Guard. Ne l'utilisez jamais sur de l'aluminium.

Oui. Conductonaut est conducteur d'électricité et peut provoquer des courts-circuits. Protégez les composants environnants avec une isolation adaptée à l'installation et n'utilisez qu'une toute petite quantité. Nous recommandons pour cela TG Kapton Insulation Sheet ou TG Shield ; les GPU peuvent aussi être protégés avec le TG GPU Guard. Avec les refroidisseurs direct-die, l'isolation ne doit pas modifier la hauteur de contact : une fine couche de TG Shield est alors recommandée sur les composants exposés, tels que les composants CMS et les contacts apparents. Ne mettez pas le système sous tension si du métal liquide a pénétré dans le socket ou atteint des contacts électriques.

Le métal liquide contenant du gallium peut réagir avec les surfaces métalliques et laisser des marques visibles. Une couche de réaction peut se former sur le cuivre et le cuivre nickelé, et les gravures d'un heatspreader peuvent également être affectées. Une décoloration seule n'indique pas une défaillance du refroidissement. Si les températures sont élevées, si le matériau s'écaille ou si des dégâts sont visibles, faites contrôler l'installation avant toute intervention supplémentaire.
