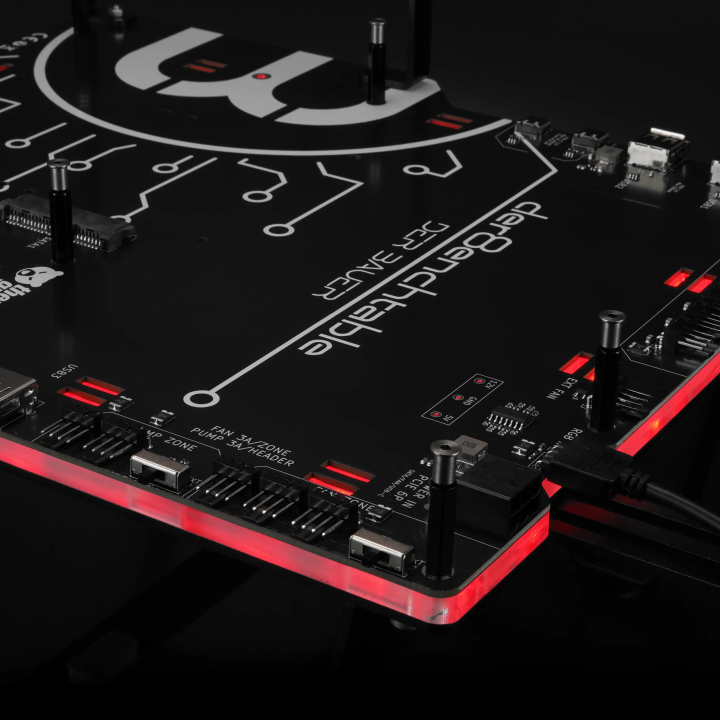

Thermal Grizzly der8enchtable – banc de test avec PCB actif

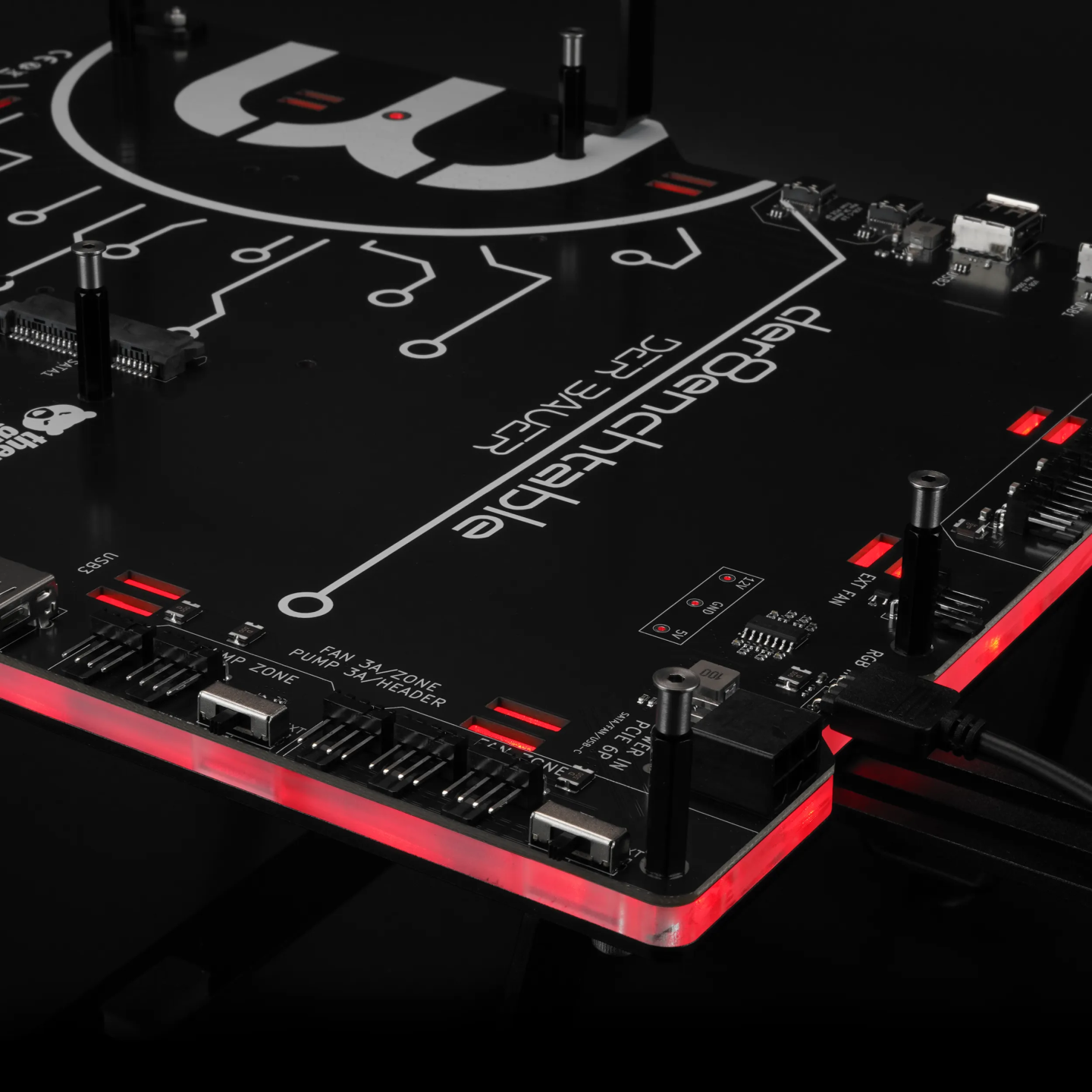

Le der8enchtable est une collaboration entre Thermal Grizzly, Jon « elmor » Sandström (ElmorLabs) et Roman « der8auer » Hartung. Outre les fonctions d'un banc de test classique, comme les fixations intégrées pour radiateurs et bloc d'alimentation, il comprend une unité de base avec un circuit imprimé (PCB) intégré pour connecter le matériel testé. Pour des résultats de test constants, les ventilateurs se pilotent via trois contrôleurs, chacun offrant trois connecteurs 4 broches. Chaque zone de ventilateurs se commute indépendamment à 50 % ou 100 % de vitesse, délivre 3 A aux ventilateurs et est protégée par son propre fusible ; elles peuvent aussi être pilotées de l'extérieur par la carte mère.

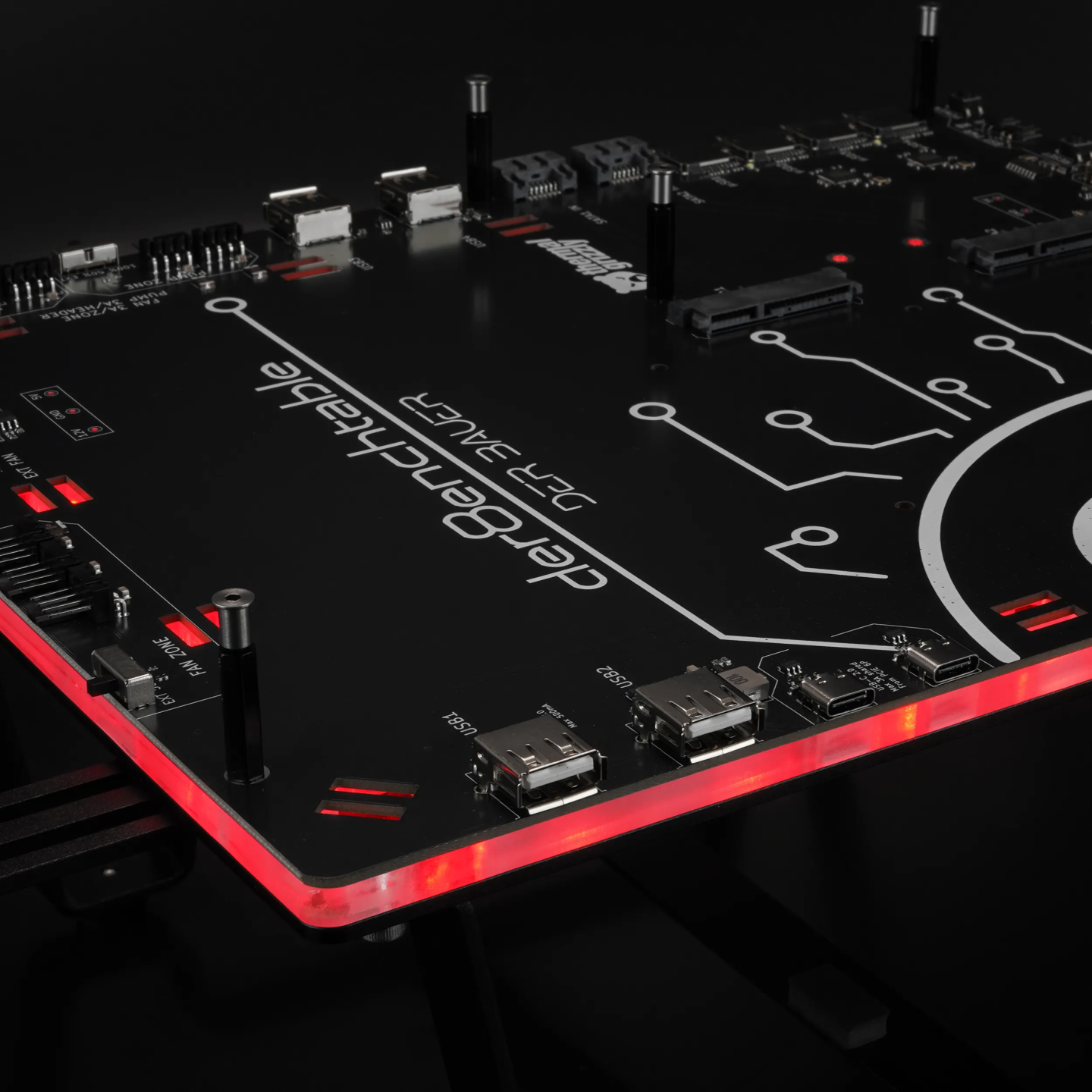

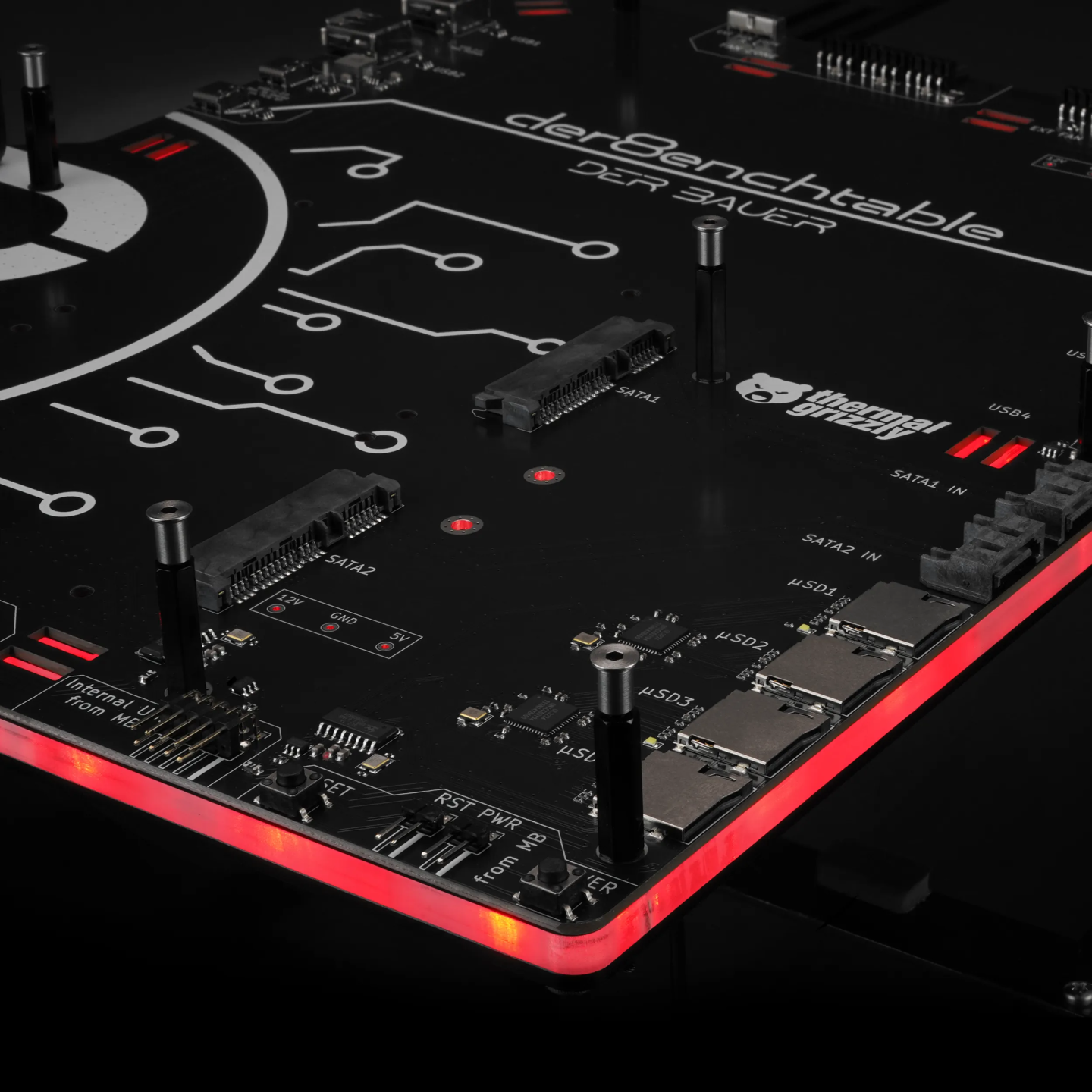

En plus des zones ventilateurs, l'unité de base offre une seconde zone de contrôle avec deux connecteurs 4 broches pour pompes ou ventilateurs, aux mêmes options de contrôle : 3 A par port (6 A au total), chaque port ayant son propre fusible. Les périphériques se connectent via USB (4 × Type-A, 2 × Type-C). Pour simplifier l'installation de pilotes, BIOS ou système d'exploitation, des supports de stockage se montent directement sur le banc : jusqu'à deux SSD 2,5 pouces sur le PCB, qui offre aussi quatre emplacements microSD, une alternative économique aux SSD en prix par gigaoctet.

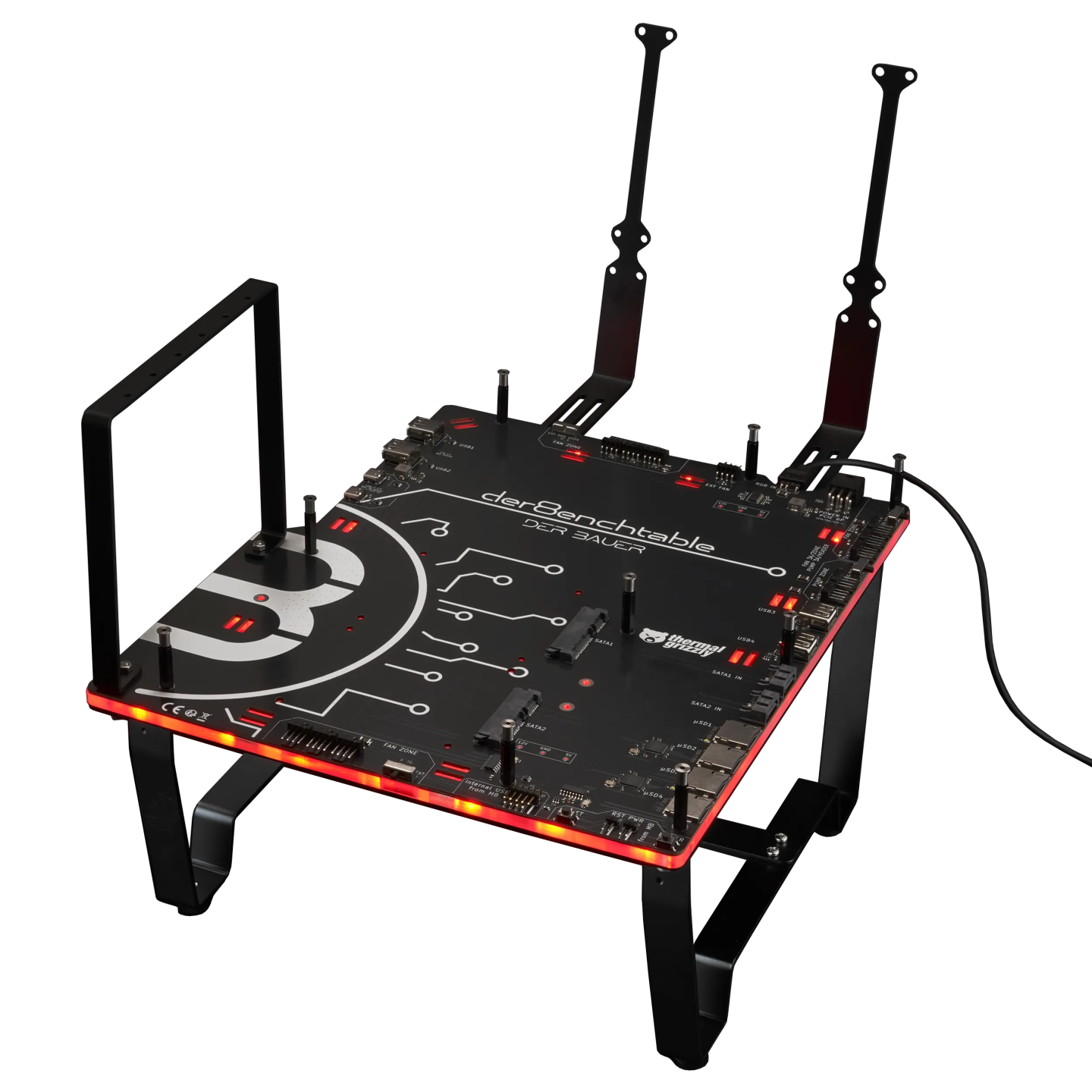

La carte mère de test se relie au der8enchtable par le connecteur USB 9 broches, et le banc est alimenté par le bloc d'alimentation via un câble PCIe 6 broches. Pour piloter l'éclairage RGB adressable (aRGB), il se connecte à la carte mère par un connecteur 3 broches ; un contrôleur RGB externe peut aussi être utilisé (non fourni). Un bouton d'alimentation et une fonction reset sont présents sur le PCB et câblés à la carte mère. Le PCB est équipé d'entretoises préinstallées pour cartes mères ATX, reconfigurables pour Micro-ATX et Mini-ITX. Sur la partie inférieure du cadre en aluminium anodisé noir, un bloc d'alimentation peut être monté, et une sangle velcro découpable sur mesure facilite la gestion des câbles. Si la partie inférieure du cadre n'est pas nécessaire, les pieds peuvent se fixer directement sur l'unité de base, ce qui rend le banc nettement plus compact.

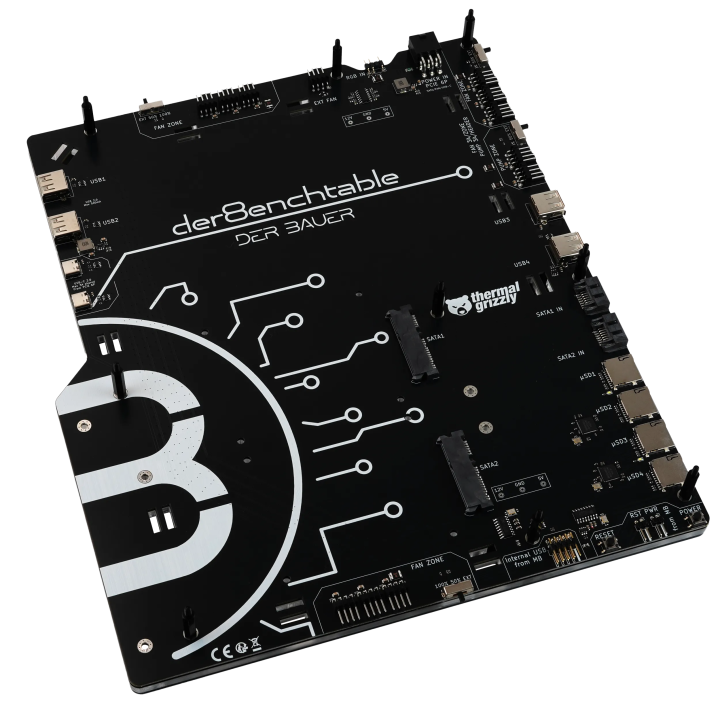

Ports : 1 connecteur USB 9 broches (liaison de données avec la carte mère) ; 1 connecteur PCIe 6 broches (alimentation depuis le bloc d'alimentation) ; 1 connecteur 4 broches (signal PWM pour contrôle ventilateur externe) ; 3 zones ventilateurs (3 connecteurs 4 broches chacune) ; 1 zone pompe (2 connecteurs 4 broches) ; 4 emplacements microSD ; 2 connecteurs SATA sur la carte ; 2 connecteurs SATA out ; 4 USB 2.0 Type-A (500 mA max.) ; 2 USB 2.0 Type-C (3 A max.) ; 1 connecteur 2 broches pour le bouton d'alimentation ; 1 connecteur 2 broches pour le bouton reset ; 1 connecteur aRGB 3 broches (GND / – / D / 5V).

• Banc de test professionnel avec PCB actif
• Développé en collaboration avec ElmorLabs et der8auer
• 3+1 zones de contrôle pour ventilateurs et AIO
• Prend en charge SSD, USB ou microSD pour l'OS et les logiciels de test
• Cadre compact, modulaire et convivial
• Compatible avec les refroidisseurs à air et AIO
• Éclairage A-RGB

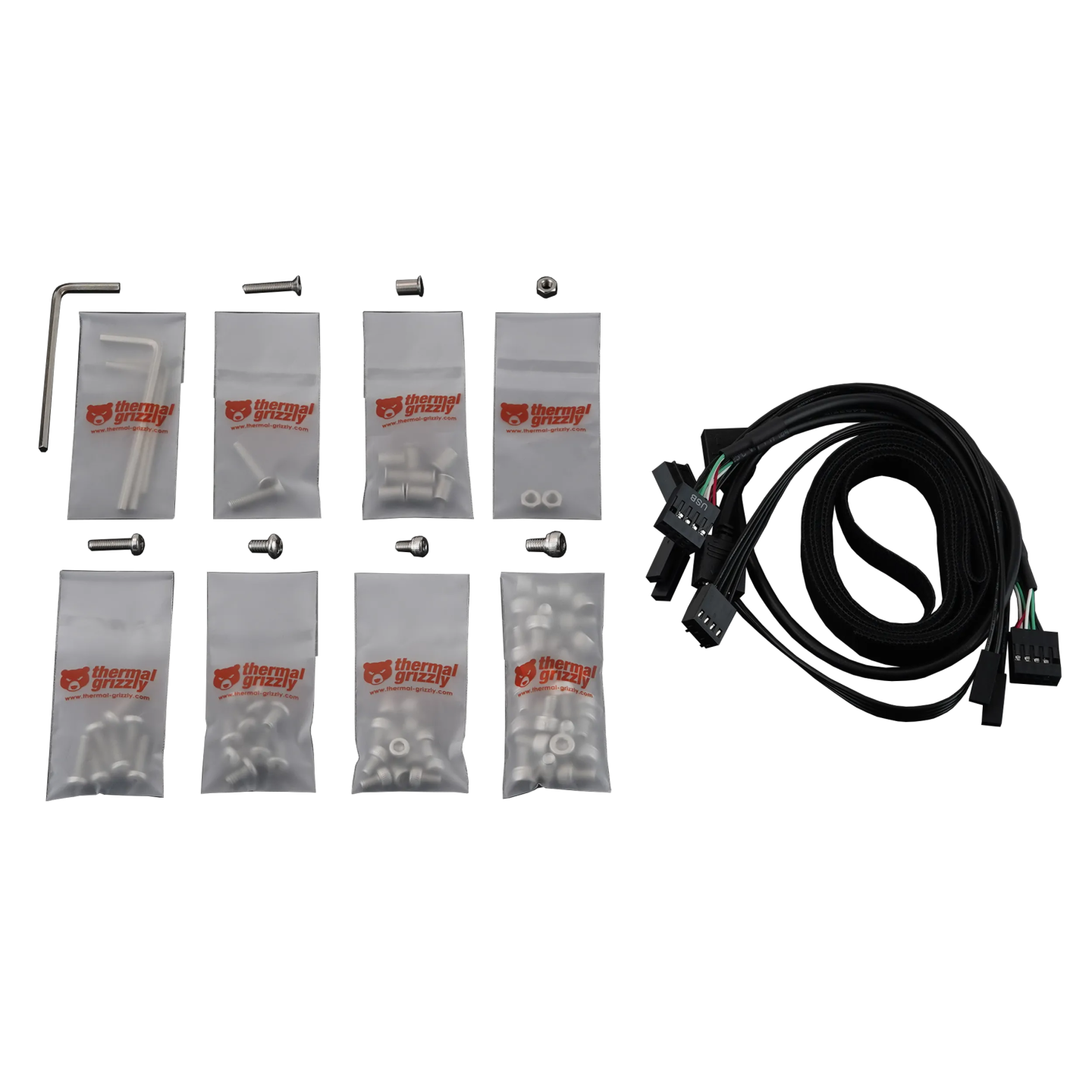

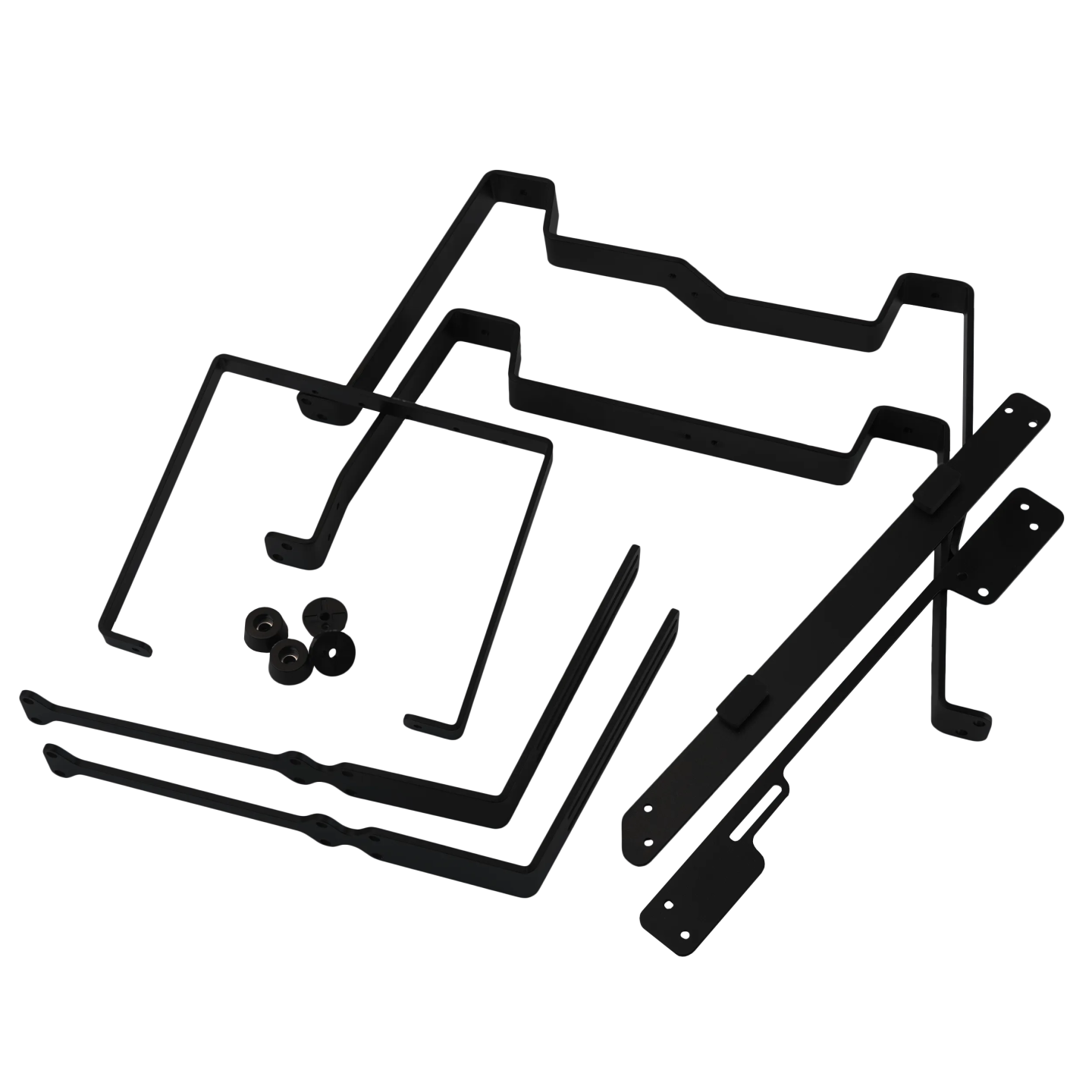

À noter : Contenu : manuel, unité de base avec PCB intégré, équerre de fixation AIB, support de radiateur, supports de pied gauche et droit, supports pour bloc d'alimentation, pieds amortisseurs, visserie, clés Allen 2 / 2,5 / 3 mm, câbles Dupont 2 broches, câble ventilateur 4 broches, sangle velcro double face, câble A-RGB 3 broches et câble USB 2.0 9 broches.
